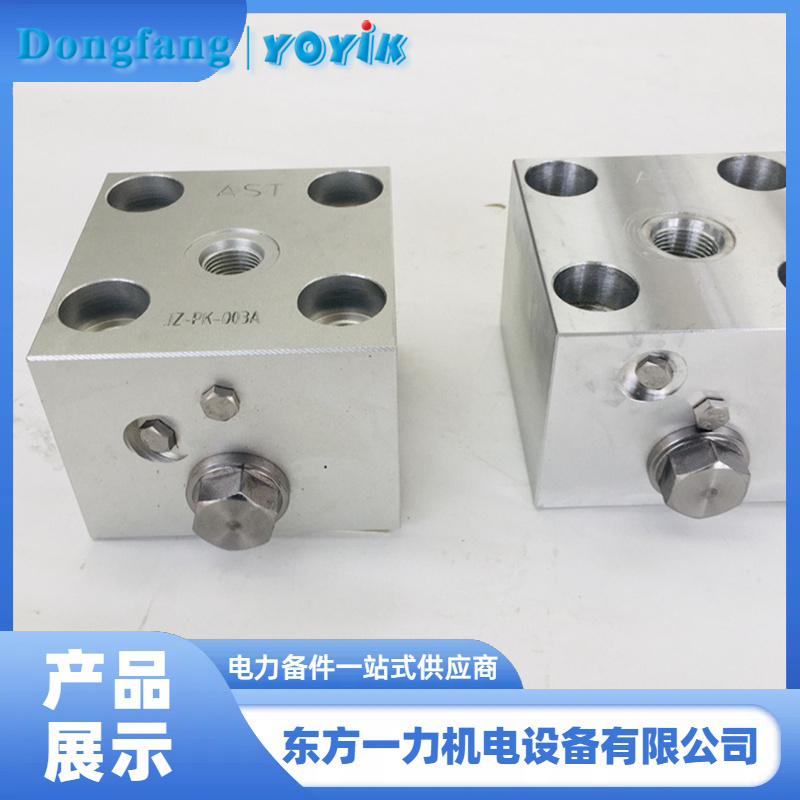

AST电磁阀JZ-PK-001的动作对汽轮机超速保护的影响
产品介绍人：黄丽 13547079933 0838-2207616
正常运行状态：在正常运行时，AST电磁阀JZ-PK-001处于带电状态，电磁阀阀芯被电磁力压在阀座上，封闭了危急遮断母管上的AST油泄油通道，从而建立起危急遮断油压（AST）。这种状态使得所有蒸汽阀门的执行机构活塞下腔能够建立起油压，确保阀门正常工作。
失电动作：当AST电磁阀JZ-PK-001失电时，电磁阀阀芯在弹簧力的作用下打开，泄去危急遮断母管中的AST油压。这导致所有主汽门和调节汽门的执行机构上的快速卸荷阀动作，使阀门迅速关闭，从而紧急停机。
超速保护机制：汽轮机的超速保护系统（OPC）和紧急停机保护系统（AST）共同工作，以确保汽轮机在超速或其他危急情况下能够迅速停机。
OPC电磁阀：当汽轮机转速达到103%额定转速时，OPC电磁阀动作，泄去OPC母管中的油压，使调节汽阀迅速关闭。
AST电磁阀：当ETS（危急跳闸系统）检测到任何危急情况（如轴向位移超标、润滑油压低、真空低等）时，AST电磁阀失电动作，泄去AST油压，导致所有主汽门和调节汽门关闭，紧急停机。
AST电磁阀JZ-PK-001的作用：AST电磁阀JZ-PK-001是紧急停机保护系统的重要组成部分。其动作直接导致AST油压的泄放，从而触发所有蒸汽阀门的关闭，确保汽轮机在危急情况下能够迅速停机，防止超速等事故的发生。
串并联布置：AST电磁阀JZ-PK-001采用串并联布置，分为两个通道。每个通道包含两个电磁阀，只有当两个通道中的电磁阀同时动作时，才会导致AST油压泄放。这种设计提高了系统的可靠性和安全性，防止误动作和拒动。
通过上述机制，AST电磁阀JZ-PK-001在正常运行时维持危急遮断油压的稳定，在危急情况下迅速动作，确保汽轮机的超速保护功能得以实现，从而保障设备的安全运行。
