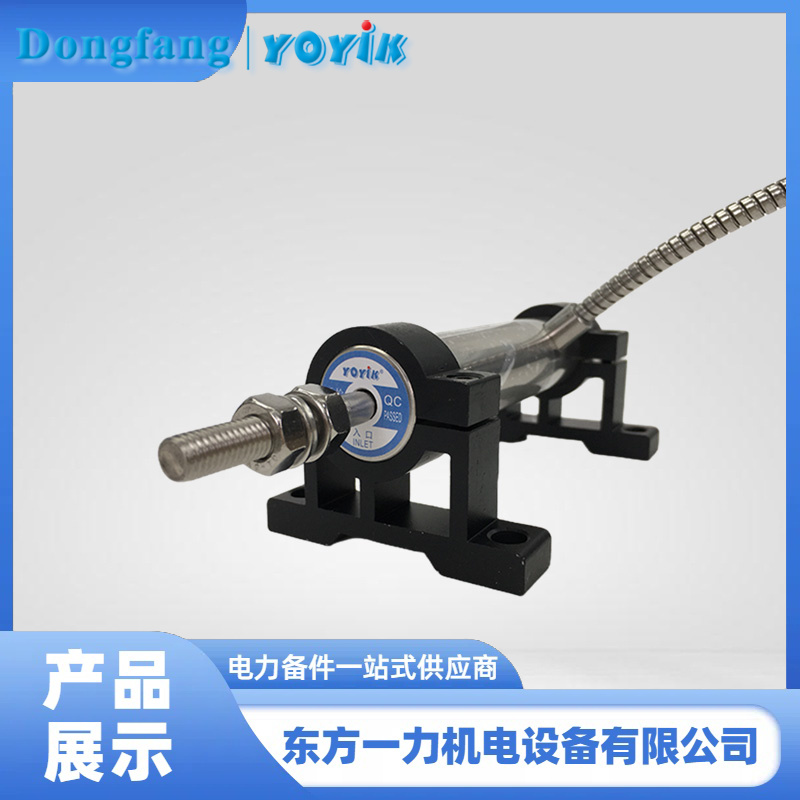

LVDT传感器HTD-150-3反馈在DEH系统中的应用


DEH(数字电液控制系统)利用位移传感器HTD-150-3的反馈信号来精准控制调节阀门的开度,确保汽轮机负荷的稳定和响应。位移传感器HTD-150-3提供实时的位移反馈信号,使DEH系统能够根据需求动态调整调门开度,从而实现精确的控制。以下是DEH系统利用LVDT反馈进行调门控制的具体步骤:

1. LVDT反馈的作用
位移传感器HTD-150-3主要负责测量调门的开度(即阀杆的位移)。它将调门的物理位移转化为电信号,并将该信号反馈给DEH系统。这些反馈信号用于确认调门的实际开度,帮助DEH系统判断调门是否达到预期位置。
位移检测:LVDT会测量调门的实时位移(通常是调门的开度),反馈给DEH系统,供其与设定的目标开度进行对比。
闭环控制:通过实时位移反馈,DEH系统可以执行闭环控制,确保调门精确调节到目标位置。
2. 调门控制过程
DEH系统利用LVDT反馈信号来调节阀门开度,通常分为以下步骤:
(1) 接收目标开度
DEH系统接收来自控制系统的调门目标开度设定值,这个目标开度可能基于汽轮机当前的负荷需求或运行条件,比如机组增负荷或减负荷时需要调节进汽量。
(2) LVDT反馈实时开度
位移传感器HTD-150-3实时反馈调门的实际开度(位移量),该反馈信号会被转换为与调门实际位移对应的电信号。
(3) 误差计算
DEH系统将LVDT反馈的实际调门开度与设定的目标开度进行对比,计算出两者之间的误差:
开度误差:目标开度和实际开度之间的差异,称为开度误差。
(4) 误差修正
DEH系统根据误差信号进行调节。如果误差较大,系统将通过调节执行机构(通常是伺服阀或电液阀)来调整调门的开度,直到误差在允许范围内或为零。具体表现为:
如果实际开度小于目标开度,DEH系统将发出信号,增加调门开度。
如果实际开度大于目标开度,DEH系统将发出信号,减少调门开度。
这种控制方式使得调门开度能够快速、准确地跟踪目标设定值。
(5) 闭环反馈控制
LVDT的反馈信号为DEH系统提供持续的闭环反馈,这使得系统能够动态调整调门的开度。通过不断监控LVDT反馈,DEH系统能够实时修正调门的位置,确保调门位置与期望值始终一致。这种闭环控制方式保证了调门控制的精度和响应速度。
3. 负荷变化时的调门控制
当机组负荷发生变化时(如增负荷或减负荷),DEH系统会根据主控信号发出新的调门目标开度设定值,LVDT反馈信号将实时反映调门的实际开度变化。DEH系统根据反馈的开度与目标开度之间的误差,通过调节执行机构,确保调门的开度精确变化,满足负荷调整需求。
增负荷:当需要增加负荷时,DEH系统根据负荷要求调节目标开度,LVDT反馈信号实时跟踪开度的变化,确保调门按需求开启更多。
减负荷:当负荷减少时,DEH系统通过减少调门的目标开度,LVDT反馈帮助调门精确关小,控制进汽量。
4 异常检测和保护
通过LVDT位移传感器HTD-150-3反馈信号,DEH系统还可以检测到调门开度异常,如调门卡涩或反馈信号失常。在这种情况下,DEH系统能够触发报警或启动保护程序,防止调门开度失控或导致机组运行异常。
总结
LVDT在DEH系统中是关键的反馈元件,通过实时提供调门位移反馈信号,DEH系统可以精确控制调门的开度,确保机组负荷调节的稳定性和响应速度。LVDT反馈与DEH系统的闭环控制相结合,使得调门控制具备高度精确性和可靠性。
