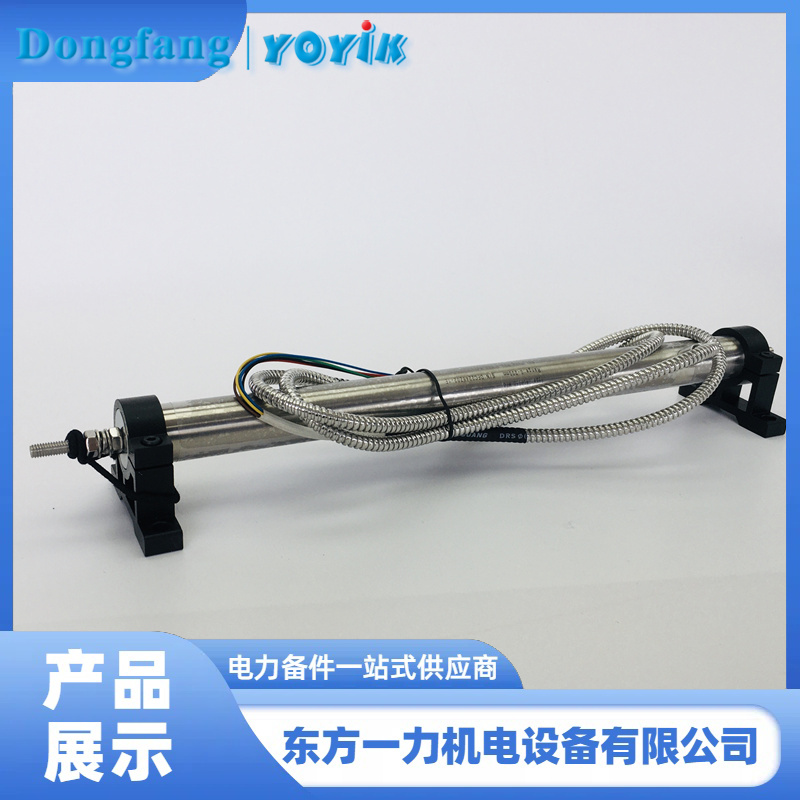

油动机行程传感器TDZ-1E-03的特点与广泛应用

油动机行程传感器TDZ-1E-03是一种高精度电感式位移检测设备。其工作原理主要基于电磁感应原理和差动变压器的运作方式。

一、基本构成

油动机行程传感器TDZ-1E-03主要由以下几个部分组成：
初级线圈（P）：用于接收外部的交流电信号，产生磁场。
次级线圈（S1和S2）：通常有两个次级线圈，它们以相反的方向（相位差180°）串联连接，用于感应初级线圈产生的磁场变化并输出相应的电压信号。
铁芯（或可移动金属芯棒）：位于初级线圈和次级线圈之间，可以随被测物体的位移而移动。
线圈骨架和外壳：用于支撑和保护线圈及铁芯，确保传感器的稳定运行。
二、工作原理
磁场产生：当外加的交流电信号施加在初级线圈上时，初级线圈会产生一个强大而稳定的交流磁场。
铁芯移动：随着被测物体的位移，铁芯会在初级线圈和次级线圈之间移动。铁芯的移动会改变其与初级线圈和次级线圈之间的相对位置，从而影响它们之间的互感量。
电压输出：
当铁芯位于中心位置时，两个次级线圈所感应的电压相等且相位相反，因此输出电压为零（实际上可能存在很小的零位电压V0）。
当铁芯向左或向右移动时，一个次级线圈（如S1）与初级线圈之间的互感量增加，感应电压V1升高；同时，另一个次级线圈（如S2）与初级线圈之间的互感量减小，感应电压V2降低。由于两个次级线圈是反向串接的，因此输出电压V（V=V1-V2）会随着铁芯的移动而线性变化。
信号转换与传输：最终，通过测量输出电压V的大小，可以确定被测物体的位移量。这个电压信号可以被进一步转换和处理，以满足不同的测量和控制系统需求。
三、特点与应用
油动机行程传感器TDZ-1E-03具有以下特点：
高精度：能够测量微小的位移变化。
高稳定性：内部无摩擦测量结构，提高了使用寿命和测量稳定性。
广泛应用：在工业自动化、机械制造、航空航天、医疗设备等领域有广泛应用，如测量机械部件的位移、振动、压力等。
四、总结
油动机行程传感器TDZ-1E-03通过电磁感应原理和差动变压器的运作方式，将物体的位移量转换为电压信号输出。其高精度、高稳定性和广泛的应用范围使其成为现代工业测量和控制系统中的重要组成部分。
