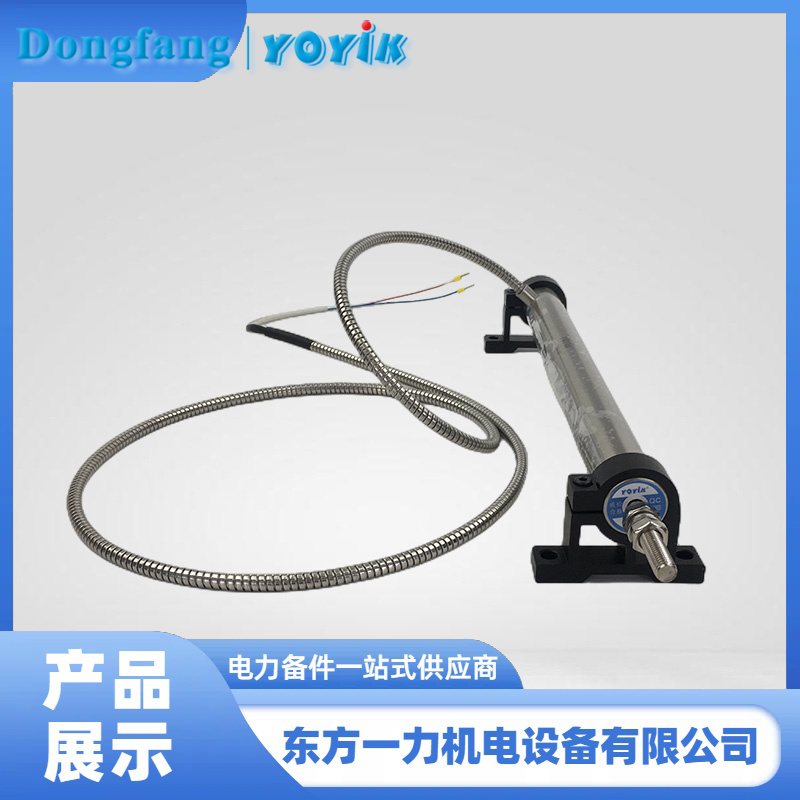

调门位移传感器7000TD的线圈设计和工作原理
调门位移传感器7000TD工作原理中的初级线圈和次级线圈是其工作的核心部分，它们通过电磁感应原理来实现位移的测量。
首先，我们来看初级线圈。在调门位移传感器7000TD中，初级线圈是电源接入的地方，当通入交流电时，初级线圈会产生一个交变磁场。这个磁场是调门位移传感器工作的基础，它会在线圈骨架内部形成一个空间分布的磁力线。
接着，我们看次级线圈。调门位移传感器7000TD有两个次级线圈，这两个次级线圈在结构上与初级线圈紧密相邻，并且它们的绕制方向是相反的，这意味着它们产生的感应电动势在极性上是相反的。当铁芯处于中间位置时，两个次级线圈中的磁通量是相等的，因此它们产生的感应电动势也相等，但由于它们的极性相反，所以输出电压为零。
然而，当铁芯在线圈内部移动并偏离中心位置时，两个次级线圈中的磁通量就会发生变化。由于铁芯的移动，磁通量在一个次级线圈中增加，而在另一个次级线圈中减少。这种磁通量的变化会导致两个次级线圈产生不同的感应电动势。根据电磁感应定律，感应电动势的大小与磁通量的变化率成正比。因此，随着铁芯的移动，两个次级线圈中的感应电动势将不再相等，从而产生一个非零的输出电压。这个输出电压的大小与铁芯的位移量成正比，因此可以用来测量铁芯的位移。
为了提高传感器的灵敏度和改善线性度，调门位移传感器7000TD的设计中通常会将两个次级线圈反串相接。这样，调门位移传感器7000TD的输出电压就是两个次级线圈的电压之差。由于两个次级线圈的电压极性相反，它们的差值会进一步放大铁芯位移引起的电压变化，从而提高传感器的灵敏度。同时，通过合理设计线圈的结构和参数，可以使得输出电压与铁芯的位移量之间呈现出良好的线性关系，从而提高传感器的测量精度。
综上所述，调门位移传感器7000TD工作原理中的初级线圈和次级线圈通过电磁感应原理实现位移的测量。初级线圈产生交变磁场，而次级线圈则根据铁芯的位移产生不同的感应电动势，从而输出与位移量成线性关系的电压信号。这种工作原理使得LVDT成为一种高灵敏度、高精度、高可靠性的位移测量传感器。
