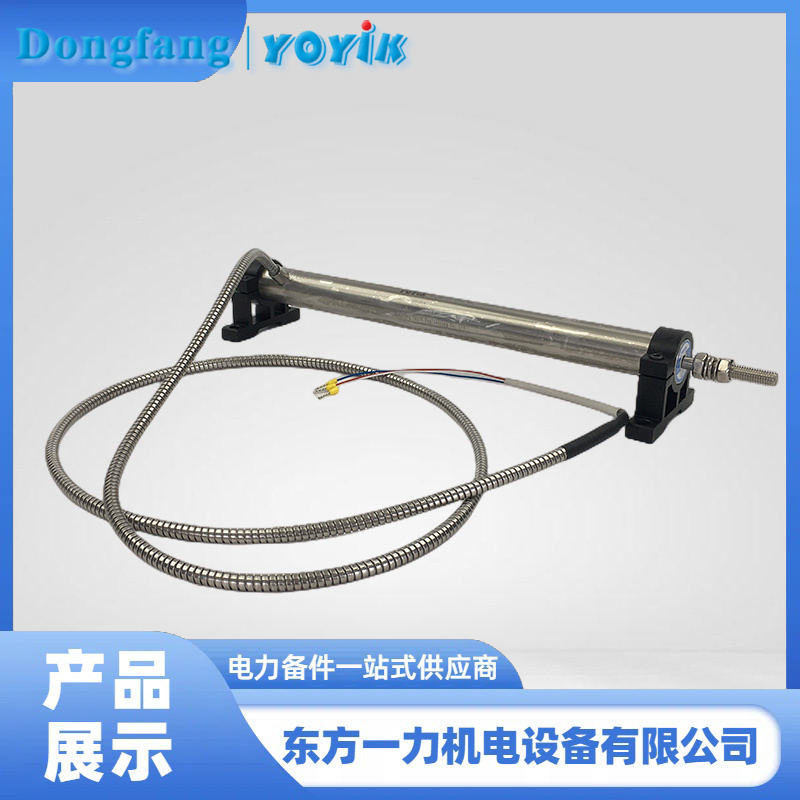

LVDT HTD-250-3行程传感器在工业应用中的重要性

行程传感器LVDT HTD-250-3的输出电压与铁芯的位移量成线性关系，这一特性主要基于其工作原理和结构设计。以下是对这一关系的详细解释：

• 首先，行程传感器LVDT HTD-250-3的工作原理基于电磁感应。当初级线圈通以交流电流时，它会产生一个交变磁场。铁芯作为感应元件，在磁场中运动。当铁芯处于中间位置时，磁场是平衡的，两个次级线圈中的磁通量相等，从而产生的感应电动势也相等，导致输出电压为零。
• 然而，当铁芯在线圈内部移动并偏离中心位置时，磁场平衡被打破。铁芯的移动导致磁场分布发生变化，进而改变两个次级线圈中的磁通量。由于磁通量的变化，次级线圈中产生的感应电动势也会发生变化。由于两个次级线圈是反串相接的，它们的电压极性相反，因此LVDT的输出电压实际上是两个次级线圈电压之差。
• 重要的是，行程传感器LVDT HTD-250-3的设计使得这种电压差与铁芯的位移量成线性关系。这是因为，在LVDT的工作范围内，铁芯的位移量与磁通量的变化率成正比。由于感应电动势与磁通量的变化率直接相关，因此输出电压也会与铁芯的位移量成线性关系。
• 此外，为了提高传感器的灵敏度和线性度，LVDT的设计通常考虑了多种因素。例如，通过优化线圈的几何形状和匝数，以及精确控制铁芯和线圈之间的间隙，可以确保输出电压与铁芯位移之间的线性关系更为精确和稳定。
