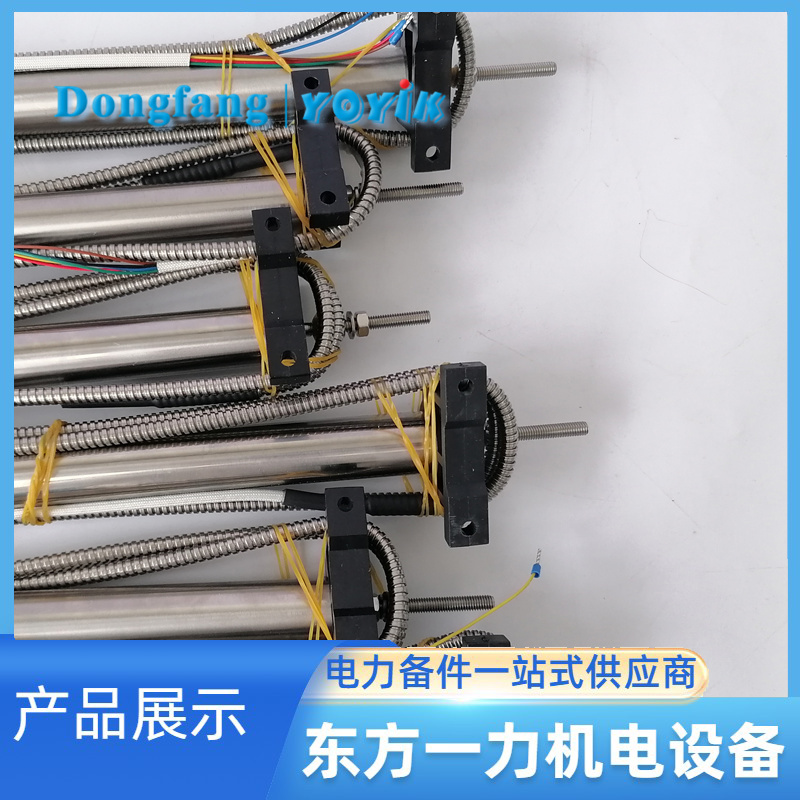

LVDT油动机行程传感器4000TD的测量过程与特性

油动机行程传感器4000TD通过测量磁性铁芯相对于线圈的位置来测量位移。以下是LVDT油动机行程传感器4000TD的工作原理和测量过程的详细介绍：

• 基本结构： LVDT由一个主线圈（Primary Coil）和两个次级线圈（Secondary Coil）组成，这两个次要线圈通常位于主线圈的两侧。在主要线圈周围有一个可移动的铁芯。
• 铁芯： 铁芯是一个细长的磁性材料，可以在主线圈内自由移动。铁芯的位置相对于主线圈的中心决定了次要线圈中感应出的电压。
• 次级线圈： 有两个次要线圈，通常分别称为S1和S2。它们分别位于主线圈的两侧，并与主线圈通过铁芯相互连接。
• LVDT油动机行程传感器4000TD的工作原理：
• 交变电压输入： 在LVDT传感器的主要线圈上施加交变电压。这个电压一般是高频的交变电压。
• 铁芯移动： 当铁芯在主线圈内移动时，它会改变主线圈的感应电磁场分布。铁芯的位置决定了主线圈中感应电压的大小。
• 次级线圈感应： 由于铁芯的位置改变，感应到的电磁场也会在两个次要线圈中引起感应电动势。
• 差动输出： 由于两个次要线圈的电压极性相反，所以通过将它们的输出电压相减，得到了一个称为“差动输出”的电压信号。这个差动输出的电压与铁芯的位置成线性关系。
• 位移测量过程：
• 线性关系： LVDT的输出是一个与铁芯位置成线性关系的电压信号。当铁芯在LVDT内移动时，差动输出的电压值按照线性规律变化。
• 零位： LVDT的零位是指铁芯位于主线圈的中心位置时，差动输出电压为零。这个位置通常是LVDT的标定零位。
• 灵敏度： LVDT的灵敏度是指单位位移引起的电压变化。通过适当设计和调整LVDT的结构，可以实现高度灵敏的位移测量。
• 测量范围： LVDT可以设计用于不同的测量范围，具体取决于铁芯的长度和线圈的布置。较长的铁芯和更远离主线圈的次要线圈可以提供更大的测量范围。
