转速传感器CS-1与渐开线齿轮设计关系解析

渐开线齿轮与磁阻式转速传感器CS-1的信号产生之间存在密切的关系。这关系涉及到磁阻式传感器是如何通过检测齿轮齿的运动来产生输出信号的。以下是两者之间关系的详细解释：

渐开线齿轮的特点：

渐开线齿型：渐开线是一种特殊的齿型曲线，与普通的圆弧齿型相比，渐开线的主要特点是齿面与齿轮轴线的夹角在任何一点都是恒定的。这种特殊形状使得渐开线齿轮在齿轮啮合过程中具有平缓的啮合和分离过程，减小了噪音和振动。
渐开线齿轮的齿数和转速：渐开线齿轮的齿数、模数（直径和齿数的比值），以及转速都直接影响到齿轮齿面的运动特性。

磁阻式转速传感器CS-1的工作原理：

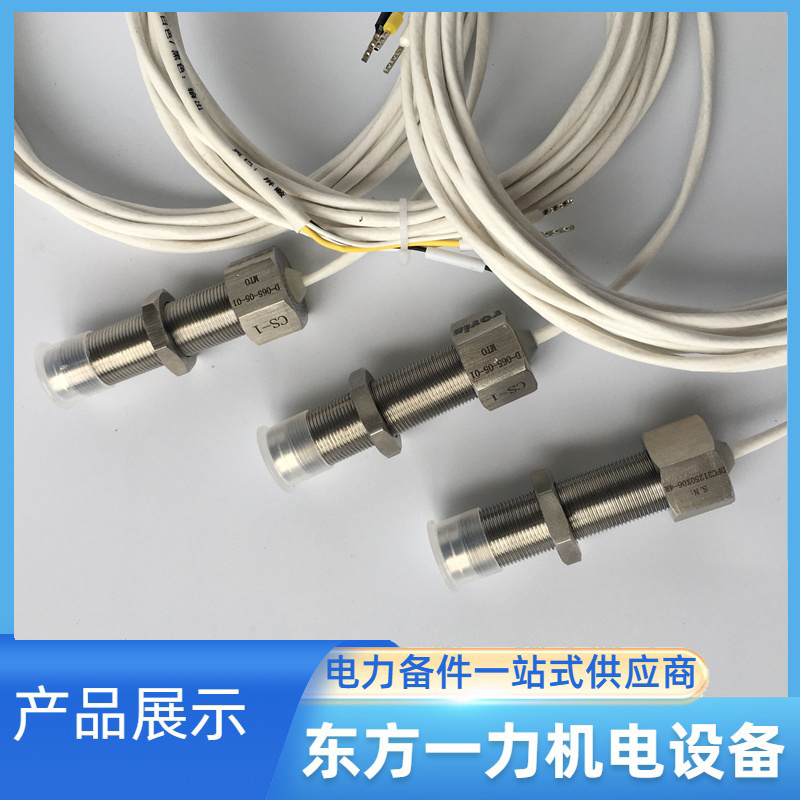

磁场感应：磁阻式转速传感器CS-1内部包括磁钢、软磁衔铁和线圈。磁场是由磁钢产生的，线圈位于磁场中。当齿轮上的铁磁齿通过传感器时，磁路的磁阻发生变化，导致线圈内感应出交流电压信号。
信号频率与转速关系：根据电磁感应原理，传感器产生的交流电压信号的频率与齿轮通过的速度成正比。这意味着当齿轮齿数多、转速高时，信号的频率也会相应增加。
正弦波输出：如果渐开线齿轮在齿轮啮合过程中，齿数足够多，转速足够高，磁阻式传感器所感应到的信号将近似为正弦波。这是因为渐开线齿轮在齿面运动过程中，磁场感应的变化形成了一个相对平滑的正弦波形。
关系总结：
齿数与信号频率：渐开线齿轮的齿数多，转速高时，传感器感应到的信号频率较高。
转速与信号频率：齿数一定的情况下，渐开线齿轮的转速越高，传感器感应到的信号频率也越高。
信号波形特性：渐开线齿轮在高速运动时，传感器输出的信号近似为正弦波，这种波形更容易处理和解读。
综上所述，渐开线齿轮的齿数、转速等参数直接影响磁阻式转速传感器CS-1输出信号的频率和波形特性，这种关系使得传感器能够通过检测渐开线齿轮的运动状态来产生相应的信号，从而实现对齿轮运动的精确监测。
