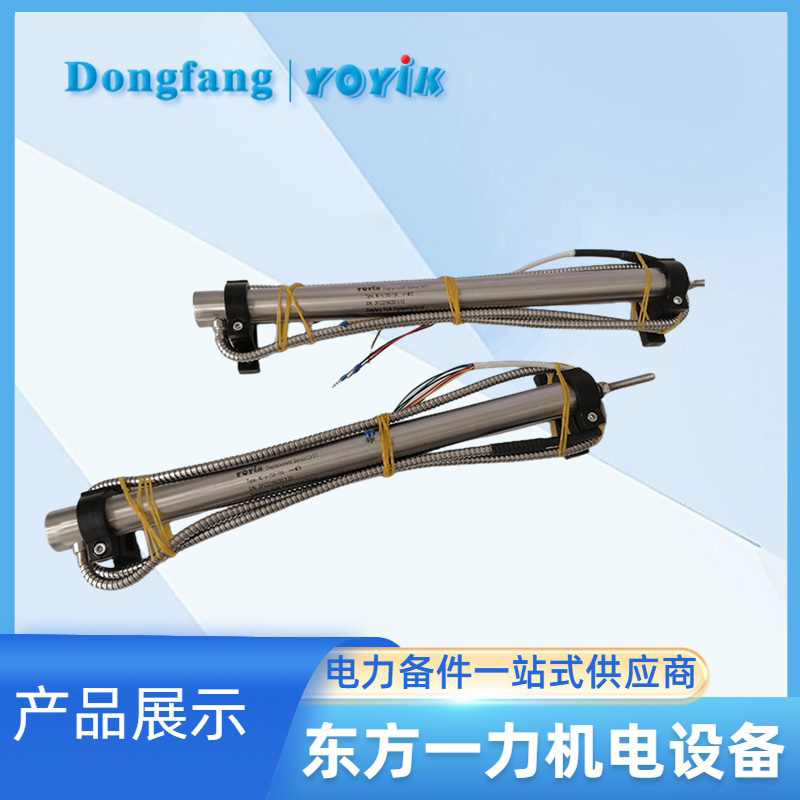

位移传感器HTD-500-6执行机构位置传感器机械零位介绍

HTD-500-6位移传感器（LVDT）的结构特点和机械零位的确定如下：

结构特点：

• 线圈骨架：LVDT的主体部分是一个线圈骨架，用于固定和支撑线圈。
• 一次线圈：在线圈骨架上均匀绕制一个一次线圈，作为励磁线圈。一次线圈产生磁场，供给LVDT工作所需。
• 二次线圈：位于一次线圈两侧的二次线圈，与一次线圈同轴放置。二次线圈的数量和布置根据具体设计进行调整。
• 铁芯：LVDT的铁芯与可移动的物体（例如测杆）连接在一起。铁芯的位置和移动程度受到物体的位移影响。
• 磁罩：位于线圈外侧的磁罩用于屏蔽外部磁场对传感器的影响，提高测量的准确性和稳定性。

机械零位的确定：
确定LVDT的机械零位需要在确定电气零位的基础上进行。首先，将铁芯从电气零位开始向尾端测量出电液伺服阀量程的一半距离，并做好标记，这个位置即为机械零位。安装时，将铁芯固定在机械零位处。这种安装方法可使LVDT的线性度较好，并使得零位和满度电压相对对称。在安装后，通过上下活动铁芯，确保铁芯活动时没有卡塞现象，以保证LVDT的正常工作。
