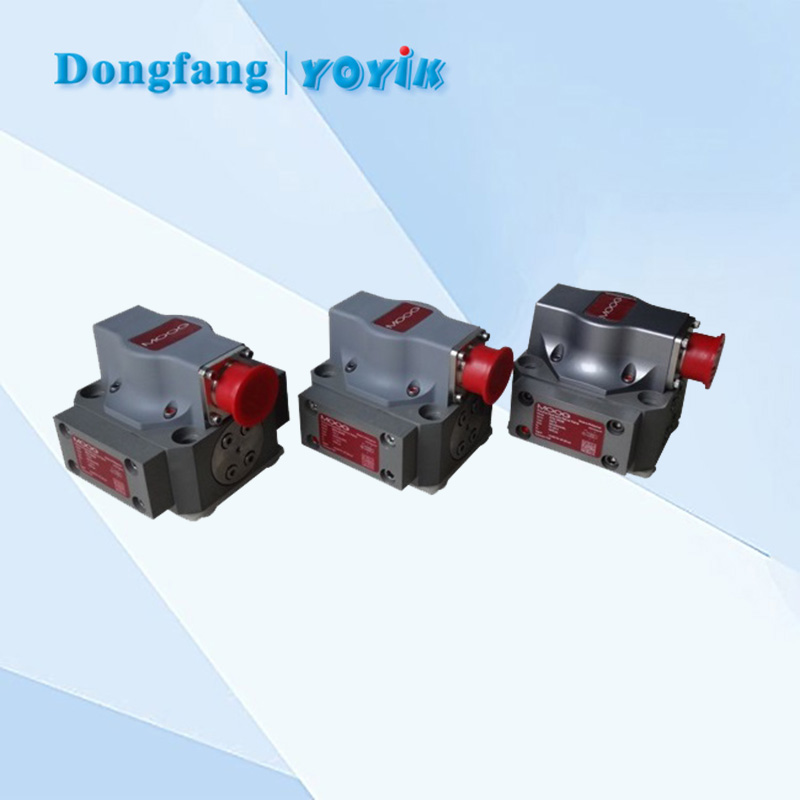

伺服阀J761-004汽轮机电液伺服阀的构成

伺服阀J761-004是一款汽轮机电液伺服阀，用于电液控制的装置，它主要用于控制流体系统中的流量、压力或方向，以实现精确的运动控制。它的构成如下：

先导级：该伺服阀的先导级是一个对称的双喷嘴挡板阀。它包括两个喷嘴和一个挡板，在输入的电流指令信号作用下，通过线圈产生磁力，使得挡板发生偏移。挡板的偏移会导致喷嘴流量的变化，进而产生不同的压力差，使得阀芯朝压力较低的一侧移动。
输出级：伺服阀的输出级是一个四通滑阀。根据先导级的信号输入和挡板的偏移，输出级控制液压油的流动方向和流量，以实现对液压系统中主回路的开关控制。这样可以控制高压油进入或退出活塞的上腔或下腔，从而驱动活塞杆的移动。
伺服机构：伺服机构是伺服阀的核心部分，它由电液伺服阀、油缸、滤网、线性位移传感器(LVDT)以及液压集成块组成。电液伺服阀是整个伺服机构的控制部分，负责将电信号转换为液压信号，并通过输出级控制液压系统。油缸用于装配活塞和活塞杆，根据液压信号的控制，实现活塞杆的运动。滤网用于过滤液压油中的杂质，确保系统正常运行。线性位移传感器(LVDT)用于检测活塞杆的位移，并将机械位移转换为电气反馈信号，提供位置反馈信息给控制系统。液压集成块将伺服阀、油缸和滤网等组件集成在一起，实现紧凑的结构设计和方便的安装。
机械反馈系统：伺服阀的电液伺服部分还包括一个机械反馈系统。该系统通过将伺服阀的滑阀与线性位移传感器(LVDT)和反馈控制器相连，实现对阀芯位置的准确检测和反馈。反馈控制器将位移传感器输出的信号与阀位指令进行比较，以调整和控制调节汽阀的开度。
