QF—1型

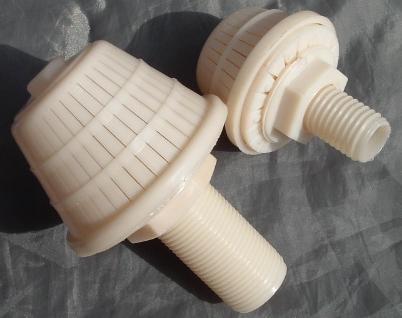

QF—1型滤头帽为半球形，其配水配气的缝隙呈弧形，故气、水既有向侧向的喷射，也有向斜上方的喷射。由于多个滤头喷射的交叉，所以在滤池中的配水配气非常均匀，可直接安装在滤料在滤料层，允许取消砾石承托层。

QF—1型滤头，长柄主要用于各种池滤或过滤装置的气水联合冲洗（先气后水的冲洗，或空气同时冲洗），短柄则用于单独用水反冲洗的滤池或过滤装置。

QF—1型滤头可以用于生活饮用水、工业用水处理的滤池及有关构筑物或装置。

QF—1型滤头是中国市政工程西南设计院在长期设计、研究、总结的基础上，并对大量国外厂家提供的样本、说明、实物，以及有关这方面的专利文献、资料，经筛选、优化、创造性设计出的优选方案，所以是目前合理、先进、坚固耐用的滤头，优于所有引进的和仿制的滤头。

QF—1型滤头，采用ABS材料制造，设计中按各种不利的受力条件结构设计，所以用坚固耐用，安全可靠。QF—1型滤头也有聚丙二醇酯材料的产品。根据用户要求还可采用指定的材料制造或来料加工。

QF—1型滤头的缝隙沿半球形呈长条状，所以即使滤板略有不平或个别滤头安装稍有倾斜，均不影响配气配水的均匀性。

滤池为小阻力系统时，滤层厚度为1.15m内，并且滤头的气冲损失为250毫米水柱及以下时，滤池外的空气管线不太长的情况下，所需的空气压力为2~4米一水柱范围内，一般常为3.5米水柱。

QF—1型滤头一般全部采用ABS材料制造，如用其他材料，可在订货注明。

QF—2型

构造尺寸

滤头是用适合于给水用ABS工程塑料成型

滤帽上开有缝隙40条，每条缝分两段，上段高度为13.54mm，缝宽度为0.35mm，下段高度为11.82mm，缝宽度为0.35mm，滤杆上部开有二个孔径为1.88mm的小孔，下部有缝隙一条面积为47.63mm²。

QF—1型滤头一般全部采用ABS材料制造，如用其他材料，可在订货时注明。

QF—3型

  目前国内由法国egrmont（得利满）公司引进的反冲洗滤头由含微孔的滤杆、预埋件、滤帽组成，其滤帽和滤杆的连接大多采用粘结或螺纹连接。这两种连接方法其强度不很可靠，在反冲洗水压力的冲击下，滤帽容易脱离滤杆，致使滤池的石英砂大量流失。

鉴于以上原因，本公司研制的新型实用型（QF—3）型滤头，提供了一种滤帽不会脱落，配水均匀，结构合理，使用寿命长，安全可靠的滤头。

QF—3型滤头中含微孔的滤杆，与滤杆连接的预埋套管、滤帽，其特征是滤杆上的上端有与滤杆成一体的保险盖，滤帽置于滤杆上且紧装于保险盖和预埋件间。

1构造尺寸

     QF—3型滤头每只滤头滤帽上有缝隙36条，每条长2×10=200mm，宽0.40mm。总面积2.88m²，若在滤池中每平方米安装滤头50只，则开孔率为1.44%，滤杆尺寸与QF—1型滤头相同。

2 水力特征及冲洗功能

气水同时冲洗的水力特征

气水同时冲洗的冲洗性能
