自动化控制系统 >> 系列数字显示仪表 >> DF9032热膨胀检测仪DF9032操作指南








1. 综述

DF9032 双通道热膨胀监测仪,是我们为旋转机械的壳体热膨胀或阀门位置、行程等的监测和保护而专门设计制造的最新产品。

       真正的可编程仪表

DF9032仪表的调试,不再需要打开仪表机箱,用滑鼠代替螺丝刀,所有测量参数设置和仪表性能试验,都能通过DF2900组态软件轻松完成!

DF2900组态软件为Windows中文界面,操作简单,使用非常方便。



       真正的免维护仪表

以监测专用PLC的设计制造理念来保证仪表的高可靠性。

内置高档微处理器,对传感器、仪表线路、软件进行连续自诊断。

E2PROM自动记忆仪表运行状态数据。



       真正的多功能仪表

通过对仪表进行组态,可以方便实现热膨胀或阀门位置、行程的监测。

提供差值鉴别、变化速率鉴别等多种定制测量功能,来满足不同需要。

可对传感器进行全量程线性补偿。

实时记录测量数据,可方便下载,进行数据分析和故障诊断。



2.  功能说明

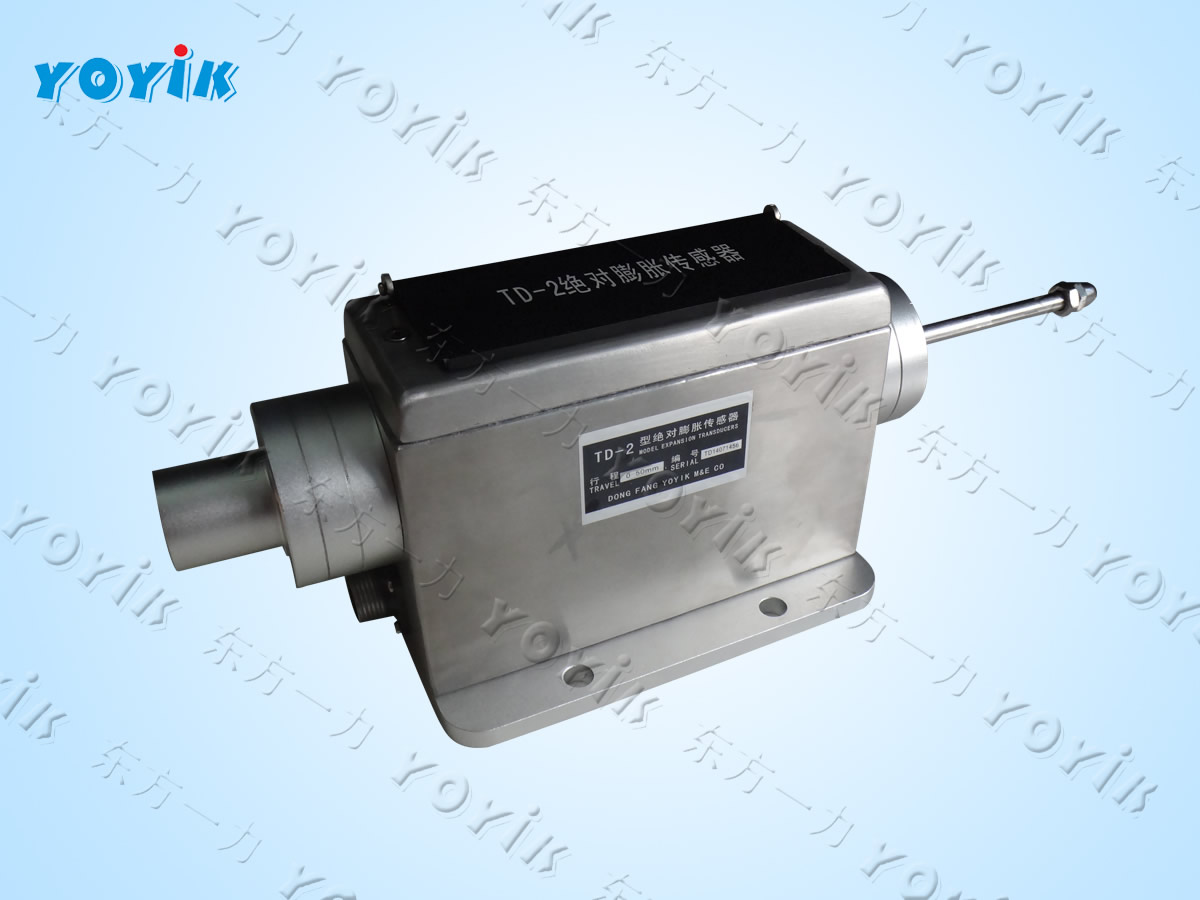

   DF9032双通道热膨胀监测仪,接收一个或两个LVDT传感器系统来的输入信号,连续地测量和监视机器壳体的热膨胀或阀门位置、行程,对机械提供保护。



   DF9032双通道热膨胀监测仪,是基于高档DSP处理器的智能仪表。

参数的设置是通过DF2900组态软件完成。

正常观测操作可通过仪表面板键盘来完成。

以下功能是标准提供的:

     仪表功能可编程为:

两通道独立工作:每个通道单独测量,两通道不发生联系;

两通道监测同一参量:两通道测量同一个参数,可实现高可靠测量,并

有差值鉴别等功能;

两通道补偿式测量:两通道中一个测量正向位移,一个测量负向位移,两

通道组合测量位移全程;

斜面测量:测量斜面位移并自动斜率补偿,转换为热膨胀。

     位移测量的方向,斜面测量的补偿,接入安全栅的补偿,都是可编程的,测量时自动补偿计算;

     仪表给每路传感器提供具有过压保护、短路保护的直流电源;

     缓冲处理后的传感器输入信号通过后面板的端子提供(可选择);

     监测值的警告、危险超限判别和状态指示、输出;

     每个通道都提供可编程的输出电压或电流信号给记录仪等;





     仪表的报警控制输出逻辑是可编程的:

“或”逻辑──任一通道发生超限时继电器动作;

“与”逻辑──两通道都发生超限时继电器动作;

     仪表的四个控制继电器功能是可编程的,可以选择联锁投或者不投,根据需要可将每个继电器组态为一(或双)通道OK、警告、正向警告、负向警告、危险、正向危险、负向危险等功能之一;(此功能暂不提供)

     仪表参数和数据存储在E2PROM内,失电情况下可长期保存。



   DF9032双通道热膨胀监测仪,具有完善的自检和自诊断功能:

    处理器定时对仪表测量回路进行自检,视仪表每个通道测量回路的工作情

况,在回路出现故障时自动旁路,使其退出工作;

    具有监视每个传感器及其电缆工作正常与否的线路(OK Circuit),在某一

传感器线圈出现开(断)路或短路、前置器输出异常等故障发生时,自动使

该通道的危险控制输出失效,防制继电器误动作导致机组错误停机;

    在供电电源输入85265Vac的宽范围内,整个仪表都能高可靠、高稳定地

运行。

仪表对电源进行监视,在电源掉电、上电、异常波动等情况下,可自

行锁定运行状态,旁路危险继点器输出,待电源恢复正常后按所保持状态继

续运行。



   DF9032双通道热膨胀监测仪,除了具有上面的标准功能外,特别提供如下的

功能,如下的功能是为高可靠监测专门设计的:



    传感器线性补偿:

通过DF2900组态软件,可从键盘输入或自动采集多达20段的传感器数

据表,仪表按此数据表对传感器数据进行线性修正。

用户可以选择是否对传感器进行线性修正。



    差值鉴别:

为了更可靠的监测,两通道监测同一个位移量时,二者的差值超过限值时,

极有可能是传感器或测量回路发生故障;当差值超限时,用户可以选择是否

发出警告和锁定危险控制输出,防止误动作,对机组提供更可靠的保护。



    变化速率鉴别:

热膨胀或阀门位置、行程量一般都是缓变量。当出现突变时,一般都是传感

器或测量回路出现故障,并非是机组热膨胀值等的实际变化。当变化速率超

限时,用户可以选择是否发出警告和锁定危险控制输出,防止误动作,对机

组提供更可靠的保护。

(此功能暂不提供。)




3. 性能指标



  标准盘装台式金属(或ABS塑料)机箱。

  ABS面框,柔性薄膜面板。

   RS232串口用于编程组态;

通讯速率: 19200  bits/S

  供电电源:在输入电源85265Vac范围内,仪表均能稳定工作;

                额定功耗为7.5watts

   信号输入:接入两路LVDT传感器输入信号;

给两路传感器提供激励信号;

信号源幅度:6 Vp-p

信号源频率:1000Hz

   测量量程:数字编程任意可选;

测量精度优于±1%(满量程)。

   显示:超高亮红色LED 数显;

数字显示精度:±1个字

   测量频率范围:010 Hz

  记录输出:标准电流电压,均有输出短路保护功能。

                      420 mA(或010 mA),负载能力500Ω

                      15V(或010 V),电流输出能力30mA

   缓冲传感器信号输出:具有短路保护功能,输出阻抗100Ω。

   继电器:四组继电器,各继电器均有一组触点输出(中点、常开);

由软件编程决定继电器输出功能形式;

触点输出容量:AC220V 0.5A

   使用环境:    温度: 055℃;

相对湿度:不大于95% 无结露

   面板尺寸:160mm×80mm 机箱深度:250 mm

   安装开孔尺寸:(151+1mm×(75+1mm

   质量:3.5Kg




4. 面板说明









Eastern Automation

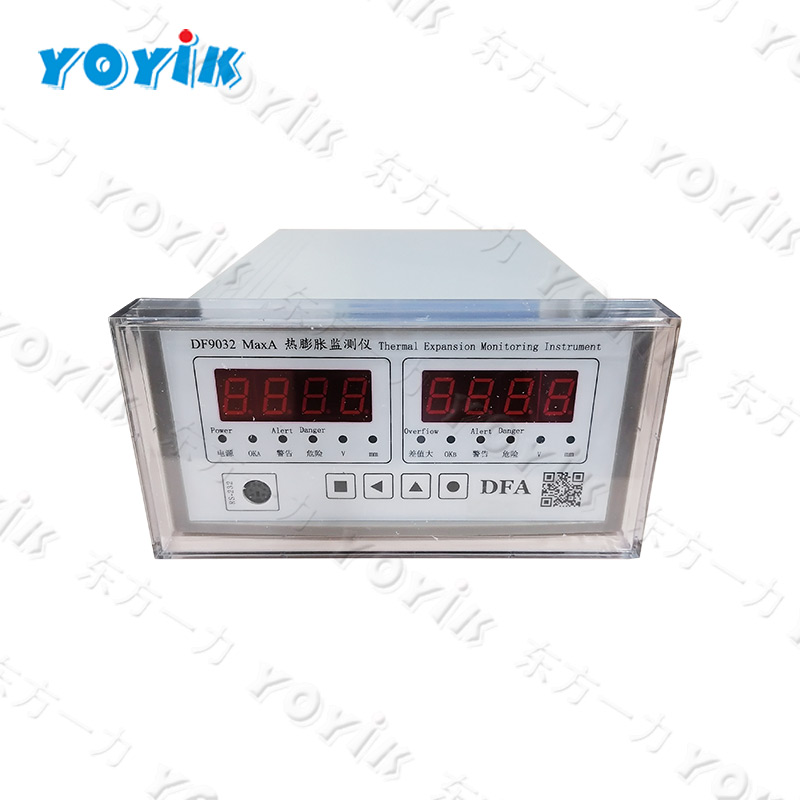

DF9032热膨胀监测仪

差值大 OkB 警告 危险  V  mm





电源  OkA 警告  危险  V  mm




























4.1  数据显示



仪表前面板有两个显示窗,各有40.5”红色超高亮数码显示管组成的显示窗。

在仪表进行正常的现场监视工作时,左边窗口显示通道A监测结果数据,右边窗口显示通道B监测结果数据。

在进行有关功能操作时,左边窗口显示功能代号,右边窗口显示功能数据。



4.2  状态指示

仪表前面板每个显示窗的下边,各设置了6个发光指示管,用来指示数码显示信息的性质、或进行功能、报警指示,具体如下:



4.2.1 显示窗下的LED



电源            指示灯亮表示:仪表电源故障

        指示灯灭表示:仪表电源工作正常







差值大          指示灯亮表示:在AB通道监测同一参数时,AB通道测量的结果差值超过设定的差值限值;

指示灯亮表示:在AB通道监测同一参数时,AB通道测量的结果差值没有超过设定的差值限值;









OkA            指示灯亮表示:A通道传感器和测量回路工作正常;

指示灯灭表示:A通道出现如下故障:

传感器输出信号不正常,一般为开路和短路;

仪表测量回路出现故障。

在此情况下,仪表将对危险继电器进行相应的旁路或其它控制操作。



OkB            指示灯亮表示:B通道传感器和测量回路工作正常;

指示灯灭表示:B通道出现如下故障:

传感器输出信号不正常,一般为开路和短路;

仪表测量回路出现故障。

在此情况下,仪表将对危险继电器进行相应的旁路或其它控制操作。



A              指示灯亮:表示A(B)通道测量值超过报警设定值;



  D              指示灯亮:表示A(B)通道测量值超过危险设定值;





V             指示灯亮:表示窗口显示的数码为传感器输出电压,单位为V



     mm             指示灯亮:表示窗口显示的数码为位移量,单位为mm



4.3  通讯接口




              RS-232接口,通过串口电缆连接与上位计算机进行通讯;





4.4  按键定义





按下该键,清除仪表对报警状态的记忆,复位继电器和“A”、“D”指示灯;







两键同时按下,仪表系统复位。










仪表正常工作时,各通道窗口显示的是该通道的测量位移值,单位为“mm.

按下该键,仪表依次如下表层切换功能显示:



[1] [2] [3]  下一页

功能

序号

功能

说明

窗口A

显示

窗口B

显示



1



V

通道A

输入信号电压



2



V

通道B

输入信号电压



3



mm

通道A

正向报警设定值



4



mm

通道A

负向报警设定值





5



mm

通道B

正向报警设定值





6



mm

通道B

负向报警设定值







7



mm

通道A

正向危险设定值



8



mm

通道A

负向危险设定值







8



mm

通道B

正向危险设定值





10



mm

通道B

负向危险设定值





11



mm

通道AB

差值设定值



12



mm

特定功能

(制造商保留)





返回



mm

通道AB

测量值
