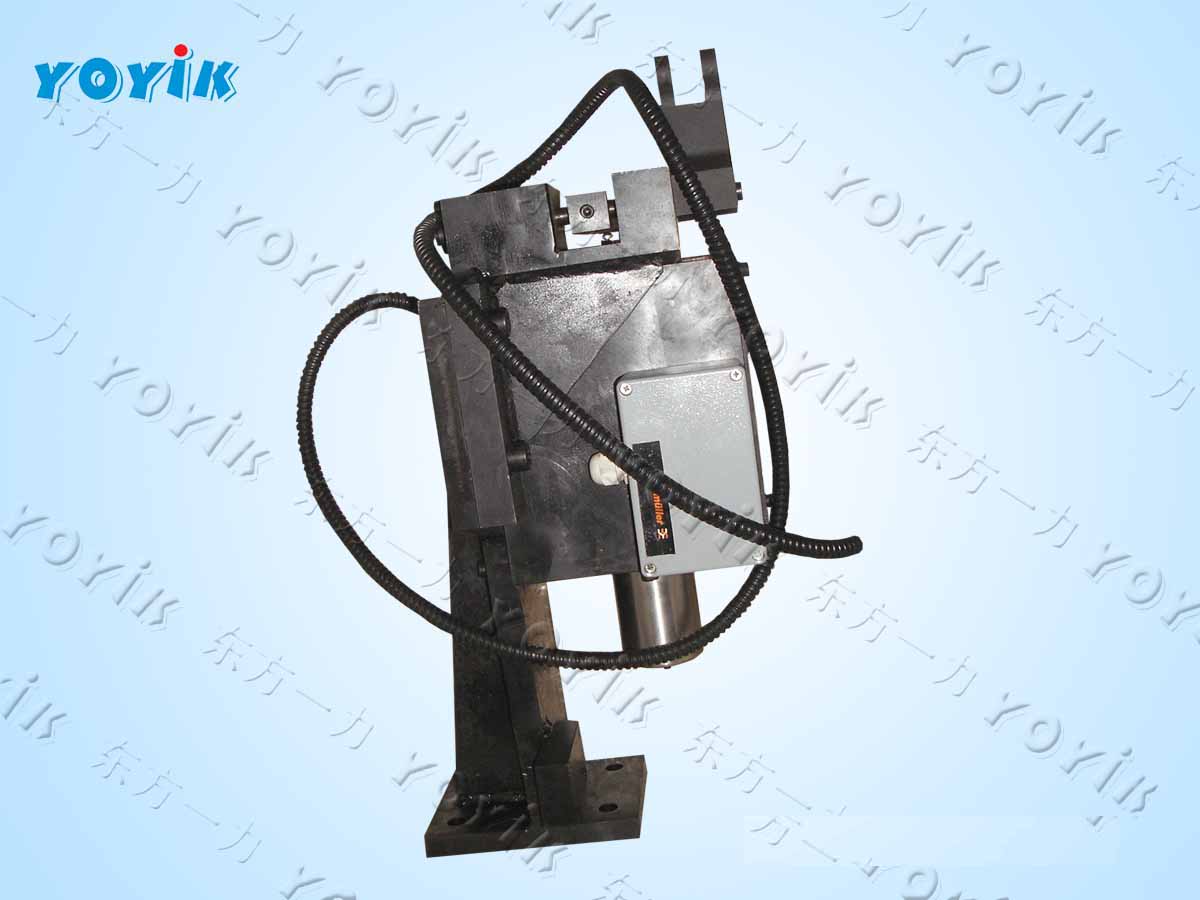

DYDF2025机械停机电磁铁

机械停机电磁铁作用：

为机组提供紧急状态下遮断机组的手段。带动危急遮断装置连杆，泄掉高压保安油,快速关闭各进汽阀,遮断机组，保护机组安全。

低压保安系统的组成

  危急遮断器

  危急遮断装置

  危急遮断装置连杆

  手动停机机构

  复位试验阀组

  机械停机电磁铁

  导油环等

停机电磁铁的功能

  机械停机电磁铁为机组提供紧急状态下遮断机组的手段

  各种停机电气信号都被送到机械停机电磁铁上使其动作,带动危急遮断装置连杆使危急遮断装置的撑钩脱扣。导致高压遮断组件的紧急遮断阀动作,泄掉高压保安油,快速关闭各进汽阀, 遮断机组进汽。

  即使高压遮断组件中的紧急遮断阀拒动,系统仍能遮断所有调门、主汽门, 以确保机组安全。

  本系统设置的电气遮断本身是冗余的, 一旦接受电气停机信号, ETS使电磁遮断电磁铁带电。

停机电磁铁配件选择

  电压选择：110VDC 220VDC

  适用于30-100万机组

  可根据现场需要更换线圈或带支架全套更换。

  电磁铁重量：带支架50KG左右，线圈8KG左右。

  我公司配往各大电厂的停机电磁铁大支架现已停产，已升级过2次，如时间太久的电磁铁须连支架一起更换，不能单独更换线圈。
