ZS-04-075-5000转速探头电压幅值与频率影响因素
产品经理：黄丽 0838-2207616 13547079933
在工业燃气轮机、发电机组运维工作中，磁电式转速探头的输出电压幅值与频率，是保障转速采集精准、机组稳定受控的核心参数。很多现场低转速信号波动、采集失真、监控误判等问题，都源于运维人员对信号正比特性掌握不足。今天以东方一力供应的ZS-04-075-5000磁电式转速探头为例，结合燃机运行工况，通俗解析其输出电压幅值、频率的正比关联因素，为现场调试与故障排查提供实操参考。
-
一、ZS-04-075-5000转速探头输出频率正比因素

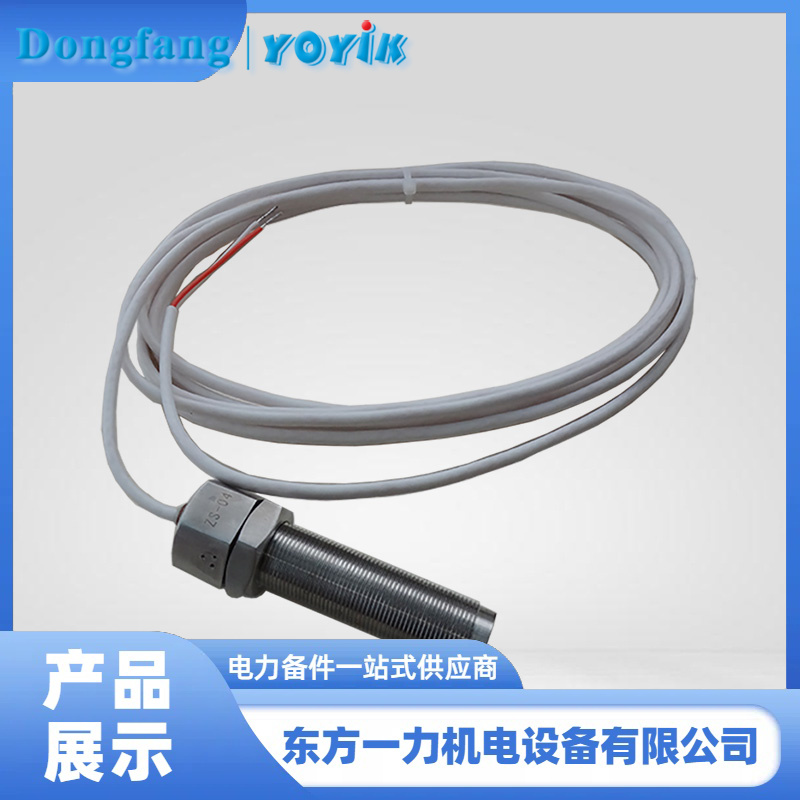

ZS-04-075-5000属于工业通用开磁路磁电式转速探头，无需外接供电，适配燃机高低压压气机、动力涡轮等恶劣工况。其输出脉冲频率核心与两大参数成正比，分别是转子运行转速和测速齿轮齿数。在机组配套齿轮齿数固定的前提下，转子转速越高，齿轮齿顶、齿谷交替切割传感器磁场的频次越快，磁路磁阻周期性变化频率越高，传感器输出的电信号频率就越高，二者呈现稳定线性正比关系，这也是燃机转速精准测算的核心依据。
-
二、ZS-04-075-5000转速探头输出电压幅值正比因素
相较于频率的单一特性，该型号转速探头的电压幅值影响因素更贴合现场运维痛点。电压幅值主要与转子转速成正比，转速提升会加快磁场磁通量变化速率，感应线圈生成的感应电动势幅值同步增大。同时，在转速恒定的工况下，传感器与测速齿轮的安装间隙直接影响幅值大小，间隙越小，磁路损耗越低，输出电压峰值越强，信号稳定性越好。
结合工业燃机实际故障来看，低压、高压压气机多为六齿测速齿轮，低速时本身电压幅值偏低，若安装间隙超标、线路衰减干扰，极易出现信号波动。东方一力ZS-04-075-5000转速探头优化了磁芯结构与线圈工艺，磁通量转换效率更优，低速工况下幅值输出更稳定，搭配信号调理模块可将正弦波信号转为标准方波，有效解决传统探头低速信号弱、易受干扰的问题。
该探头适配各类工业燃气轮机转速采集系统，无需改动机组原有结构，耐高温、抗振动、耐电磁干扰，可完美适配机组全工况运行，是燃机转速采集系统优化替换的优质设备。
