1000TD-E位移传感器支架刚性对精度的影响

产品经理：黄丽 0838-2207616 13547079933

在汽轮机组DEH控制系统中，1000TD-E位移传感器是调门开度、油动机位移反馈的核心元件，其测量精度直接决定机组负荷调节的稳定性。很多现场运维故障，比如调门抖动、负荷小幅波动、反馈信号漂移，根源并非传感器本体损坏，而是传感器支架刚性不足、紧固不到位。下面结合现场工况，为大家详细讲解其中的原理与危害。

• 一、1000TD-E位移传感器支架刚性与紧固性的核心作用

LVDT位移传感器依靠铁芯与线圈的垂直同轴运动实现线性测量，1000TD-E位移传感器对安装同轴度、稳定性要求极高。支架作为传感器的固定支撑结构，充足的刚性和可靠的紧固性，可全程锁定传感器安装位置，保证铁芯与线圈始终保持垂直同轴状态，杜绝偏移、偏斜问题。

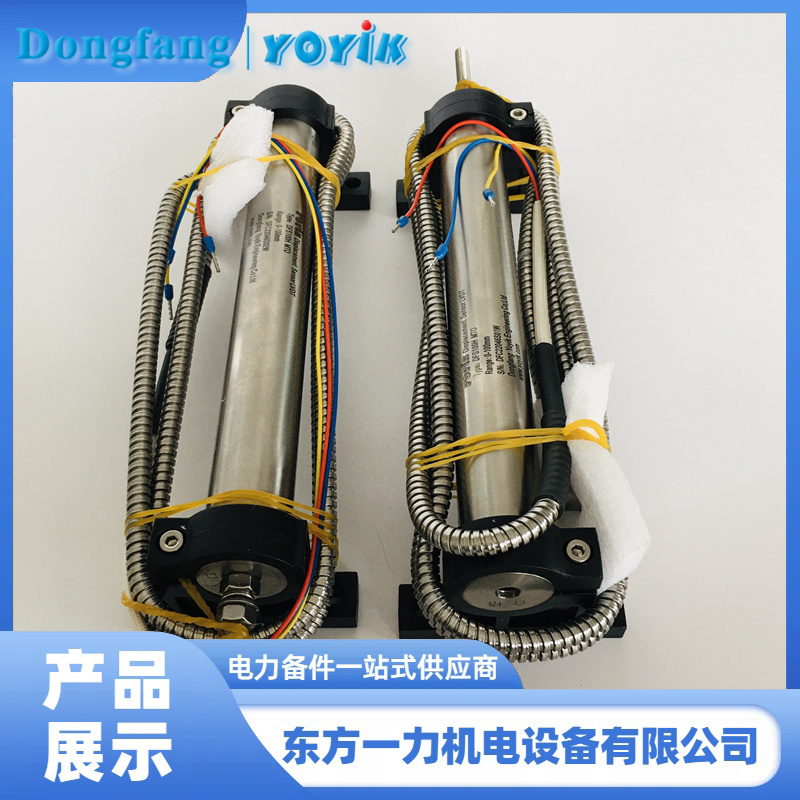

同时，机组运行中存在持续振动、高温烘烤等工况，稳固的支架结构可以抵消设备振动带来的位移干扰，保障传感器线圈、铁芯的相对位置恒定，确保反馈信号与调门实际开度精准对应，维持DEH系统闭环调节的准确性，从安装层面规避测量误差。东方一力供应的1000TD-E位移传感器，配套高刚性加固支架与防松紧固配件，适配电站复杂恶劣工况，安装稳定性优异。

• 二、1000TD-E位移传感器支架晃动引发的现场故障现象

一旦支架刚性不足、螺栓松动产生晃动，1000TD-E位移传感器铁芯与线圈会出现轻微偏心、往复偏移，直接引发一系列设备异常。首先会造成传感器反馈信号波动、数值漂移，信号无法跟随调门实际开度精准变化。
其次会导致油动机周期性摆动、调门小幅抖动，严重时出现调门突开、突关的情况，引发机组负荷波动。若现场两支LVDT信号相互干扰，还会产生差拍现象，加剧调门抖动，长期运行易造成EH油管松动、接线磨损，影响机组安全稳定运行。除此之外，支架晃动会导致铁芯偏磨线圈，久而久之造成线圈破损、绝缘下降，缩短传感器使用寿命。
综上，支架的刚性与紧固性是保障1000TD-E位移传感器精准、稳定运行的基础。东方一力1000TD-E位移传感器适配电站高频振动、高温工况，结构稳固、抗晃动能力强，可有效减少调门波动、信号异常等常见故障，降低机组运维成本，是汽机DEH系统优化运维的可靠配套设备。
