LVDT传感器4000TDK磁场干扰判断方法
产品经理：黄丽 0838-2207616 13547079933
在汽轮机DEH控制系统中，LVDT位移传感器依靠电磁感应原理工作，对外部磁场较为敏感。现场若出现阀位反馈异常，除了考虑机械卡涩和接线松动，还需警惕外部磁场干扰。那么，如何判断LVDT是否受到了磁场干扰呢？
当LVDT受到外部磁场干扰时，最直观的表现是阀位反馈信号出现无规律的波动或漂移。具体现象包括：阀门指令未变，但反馈值持续抖动；机组负荷稳定时，调门开度显示周期性跳变；或者LVDT零位电压发生偏移，重新标定后很快又漂移。若将传感器拆下，在远离现场的位置测试其线性度良好，而装回原位后故障复现，则高度怀疑是外部磁场干扰所致。
首先进行目视排查，观察LVDT周围20mm范围内是否有导磁体金属、强电流电缆或大型电机等设备。根据安装规范，LVDT应与导磁体保持20mm以上距离，与强磁场源保持足够间距。
其次可采用换位验证法：将疑似受干扰的LVDT与正常通道的LVDT对调位置，若故障随传感器转移，则问题在传感器本身；若故障留在原位，则确认是安装位置存在磁场干扰。
还可用万用表测量初级和次级线圈电阻，判断线圈是否因磁场长期作用导致特性变化。同时检查传感器外壳屏蔽层是否完好，屏蔽接地是否可靠。
安装时应尽量选择远离强电流母线、变频器和大型电磁铁的位置。若无法避开，可加装高导磁材料屏蔽罩，并确保单端接地。定期检查传感器固定支架是否松动，避免运行中位置偏移靠近磁场源。

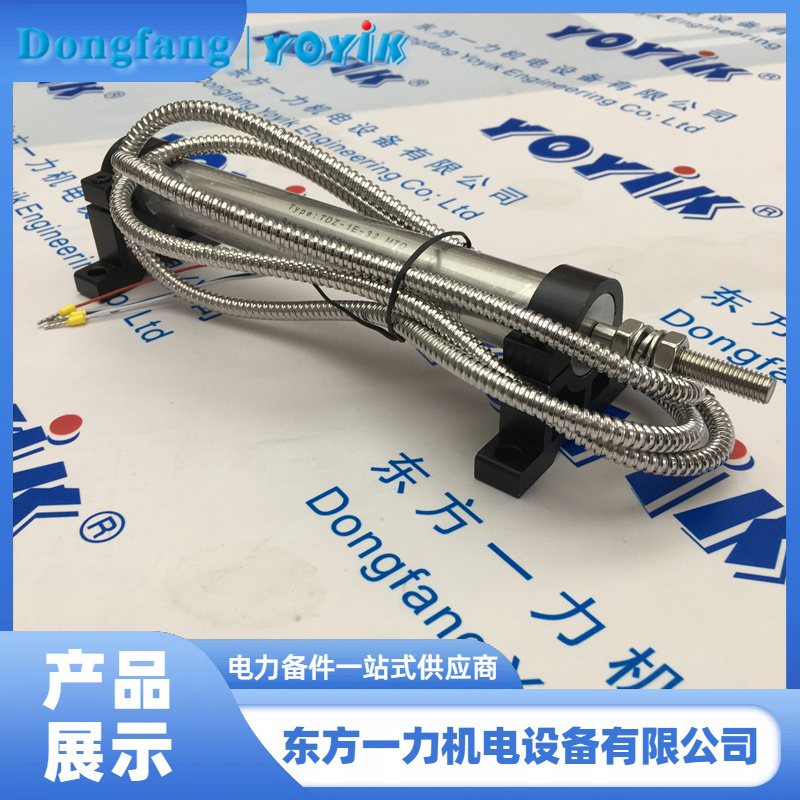

在此推荐东方一力供应的LVDT传感器4000TDK。该产品采用差动变压器结构，外壳配有磁屏蔽罩，能够有效抑制外部电磁干扰，非线性度不大于0.25%FS，适合汽轮机高调门等复杂电磁环境使用。
判断LVDT是否受磁场干扰，需要结合现象观察、换位验证和屏蔽检查综合分析。做好预防性安装和定期巡检，才能确保阀位反馈长期稳定可靠。
