在汽轮机EH油系统维护中，AST电磁阀油压的建立过程是挂闸操作的核心环节。本文结合现场经验，用通俗的方式梳理其工作原理，帮助工程师快速理解并排查相关故障。

• 一、AST电磁阀JCAG033挂闸时的建压原理

AST电磁阀JCAG033是危急遮断系统的关键执行元件，通常与OPC电磁阀组集成安装于汽轮机前轴承箱侧 。机组挂闸时，AST电磁阀处于带电状态，电磁力带动阀芯下移，关闭高压供油HP通向无压回油的泄油通路。此时X腔压力迅速升高至高压供油压力，该压力克服弹簧拉力推动活塞右移，将AST危急遮断油的泄油通道堵塞，AST油压由此建立 。
从系统层面看，AST油压本质上是EH油经过快速卸荷阀节流后的油压。只要EH油泵运行，这部分油压始终存在，但AST电磁阀泄油口开启时会将其卸掉；只有当机组挂闸、AST电磁阀复位后泄油口关闭，AST油压才能真正建立起来 。四只AST电磁阀采用串并联混合布置，正常运行时全部带电关闭，共同封闭危急遮断母管的泄油通道，使各主汽门油动机活塞下腔建立油压 。

• 二、AST电磁阀JCAG033失电时的泄压逻辑

当机组接收到跳闸信号时，AST电磁阀失电，阀芯在弹簧作用下上移，打开高压供油的泄油通路。X腔压力降低后不足以维持活塞位置，活塞在弹簧拉力作用下左移，AST危急遮断油的泄油通道被打开，AST油压迅速失压 。由于AST母管与OPC母管之间设有逆止阀，AST油压丧失时会联动泄掉OPC母管油压，实现高、中压主汽门及调节汽门的快速关闭 。

• 三、AST电磁阀JCAG033检修与备件选型建议

日常维护中，AST电磁阀JCAG033的阀芯磨损、弹簧疲劳及线圈故障是常见问题。若出现挂闸后AST油压建立缓慢或无法维持的情况，建议优先检查电磁阀是否卡涩、节流孔是否堵塞或丢失 。更换备件时，需核对阀芯行程、弹簧特性及线圈电压参数，确保与系统匹配。

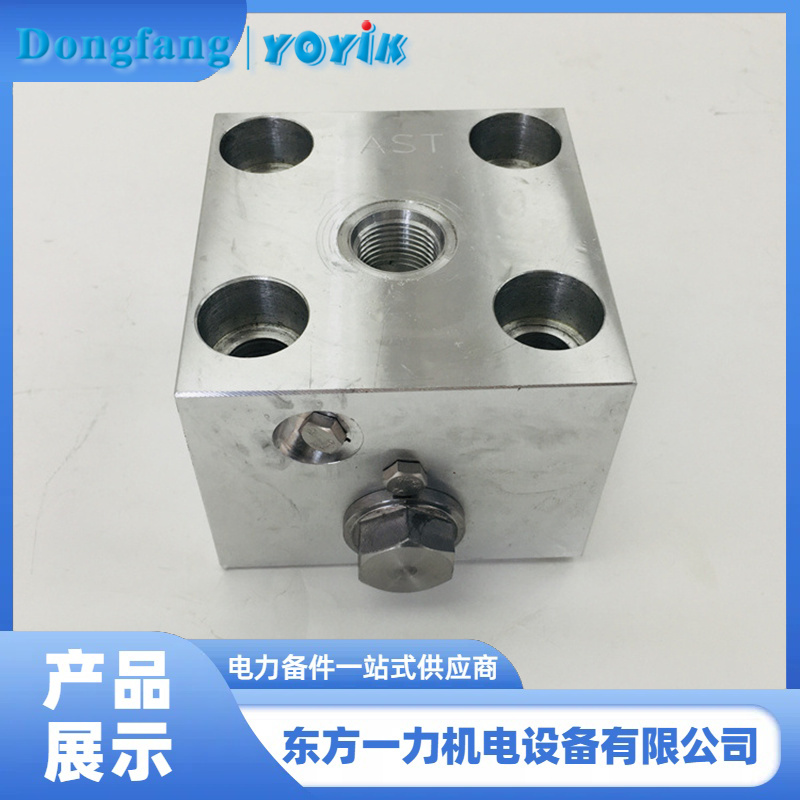

东方一力供应的AST电磁阀JCAG033包含一级阀、二级阀及配套组件，适用于多种机组的危急遮断系统检修。在选型时建议确认接口尺寸与原有集成块兼容，并关注电磁阀的响应特性是否满足挂闸建压的时间要求。
理解AST电磁阀油压的建立与泄放逻辑，是保障汽轮机保安系统可靠运行的基础。若您在EH油系统检修中遇到AST油压异常问题，可参考上述原理逐步排查，必要时选用适配的备件进行更换。
