AST电磁阀DSL081NRV复位后，油压如何建立？

一、挂闸复位：AST电磁阀DSL081NRV的核心动作

机组挂闸时，AST电磁阀DSL081NRV从失电状态转为带电状态，这是AST油压建立的前提条件。该电磁阀采用二级阀结构：上部为电磁阀，下部为卸荷阀。
当电磁阀带电时，阀芯在电磁力作用下下移，关闭高压供油（HP）的泄油通路。此时X腔室压力升高至EH油母管压力（约14MPa），推动活塞向右移动，堵塞AST危急遮断油的泄油通道，AST油压开始建立。
二、AST油压建立的双路径供油机制
AST电磁阀DSL081NRV复位后，AST油压的建立并非单一来源，而是通过两条路径协同完成：
1. 卸荷阀节流路径（主路径）
高压油经主汽门油动机集成块上的Φ0.8mm节流孔进入卸荷阀底部，再经卸荷阀内部节流孔节流后，形成AST控制油，作用于卸荷阀杯状滑阀上部。该油压与弹簧力共同作用，将滑阀压在阀座上，封死油动机下腔与回油的通道，AST油压得以保持。
2. 外部补油路径（加速路径）
为加快挂闸速度，系统设置压力油经Φ0.8节流孔直接补入AST母管的回路。该设计解决了仅依靠卸荷阀小节流孔充油缓慢的问题，使机组具备快速启动能力。补油路径与卸荷阀节流路径并联，共同维持AST油压稳定。
三、油压建立的关键条件与监视
AST电磁阀DSL081NRV正常工作时，需满足：
四阀协同：四个AST电磁阀（20-1/AST至20-4/AST）均采用""""带电关闭、失电打开""""设计，正常时全部带电，形成双通道冗余；
压力达标：AST油压需≥6.89MPa（具体数值因机型而异），DEH系统检测到此压力后反馈""""挂闸完成""""；
ASP监视：通过AST电磁阀组件间的节流孔引出ASP油压（约为AST母管压力的一半），实时监测电磁阀工作状态。
四、常见故障与排查
若AST电磁阀DSL081NRV复位后油压无法建立，可能原因：
电磁阀未真正关闭：阀芯卡涩或线圈故障，需检查带电状态与机械动作；
节流孔堵塞：Φ0.8mm节流孔易被杂质堵塞，需清洗或更换；
卸荷阀内漏：杯状滑阀密封不良，AST油压无法保持。

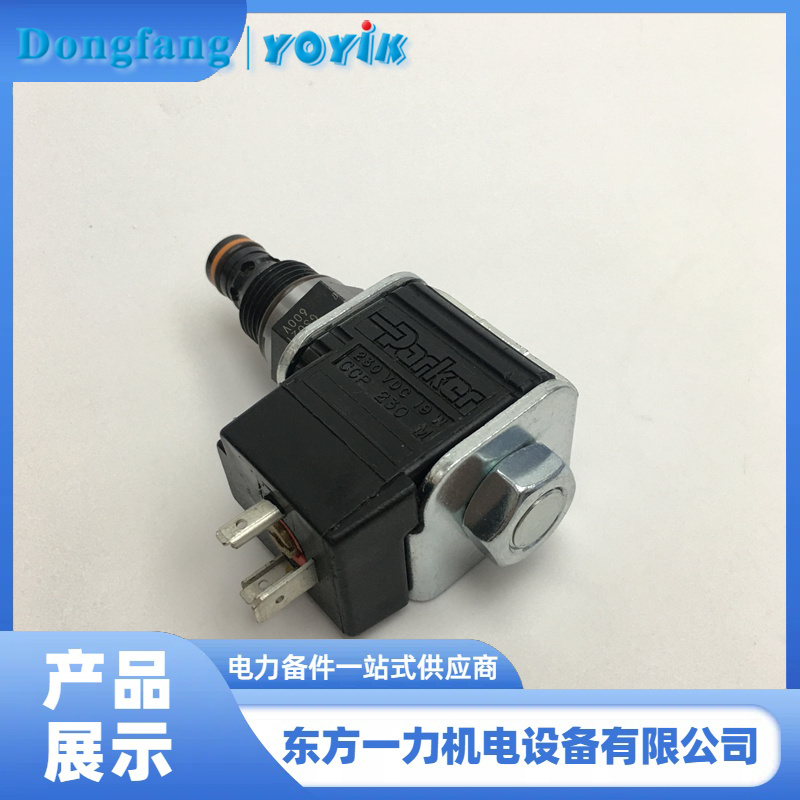

【产品推荐】 针对汽轮机危急遮断系统对可靠性的严苛要求，东方一力供应的AST电磁阀DSL081NRV采用插装式二级阀设计，具有响应速度快、密封性能优异、冗余度高的特点。该产品带电时可靠关闭泄油通路，失电时迅速打开实现遮断，已成功应用于多台300MW、600MW机组。作为专业的电站备件供应商，东方一力建议用户在挂闸前检查AST电磁阀带电状态与ASP油压变化，确保危急遮断系统处于良好备用状态，为机组安全稳定运行提供坚实保障。
