OPC电磁阀HQ16.80Z转速低于阈值复位方法

OPC电磁阀HQ16.80Z复位条件说明

在汽轮机超速保护控制（OPC）系统中，OPC电磁阀HQ16.80Z的复位逻辑与动作逻辑同等重要。今天和大家聊聊当汽轮机转速低于OPC动作阈值时，OPC电磁阀HQ16.80Z如何复位。这是运行人员需要掌握的基础知识。
OPC电磁阀HQ16.80Z采用""失电关闭，带电动作""的设计。当汽轮机转速达到103%额定转速（约3090RPM）时，DEH发出信号使电磁阀带电打开，泄掉OPC母管油压，关闭高中压调节汽门。当转速下降至额定转速3000RPM以下时，OPC电磁阀HQ16.80Z自动失电复位关闭。
OPC电磁阀HQ16.80Z复位过程详解
第一步：转速监测。DEH测速探头持续监测汽轮机转速，当确认转速低于3000RPM时，发出复位信号。
第二步：电源切断。DEH控制系统切断OPC电磁阀HQ16.80Z的供电电源，电磁阀由带电状态转为失电状态。
第三步：阀芯复位。电磁阀阀芯在弹簧力作用下回移，关闭OPC总管油液泄放通道。
第四步：油压建立。OPC母管油压重新建立，调节汽阀执行机构活塞下腔恢复油压。
第五步：调门开启。高中压调节汽门自动打开，DEH接管转速控制，维持额定转速运行。
OPC电磁阀HQ16.80Z维护建议
定期检查电磁阀动作灵活性，确保复位可靠。做超速试验时记录复位转速和时间，发现异常及时处理。检查线圈绝缘和接线是否完好。

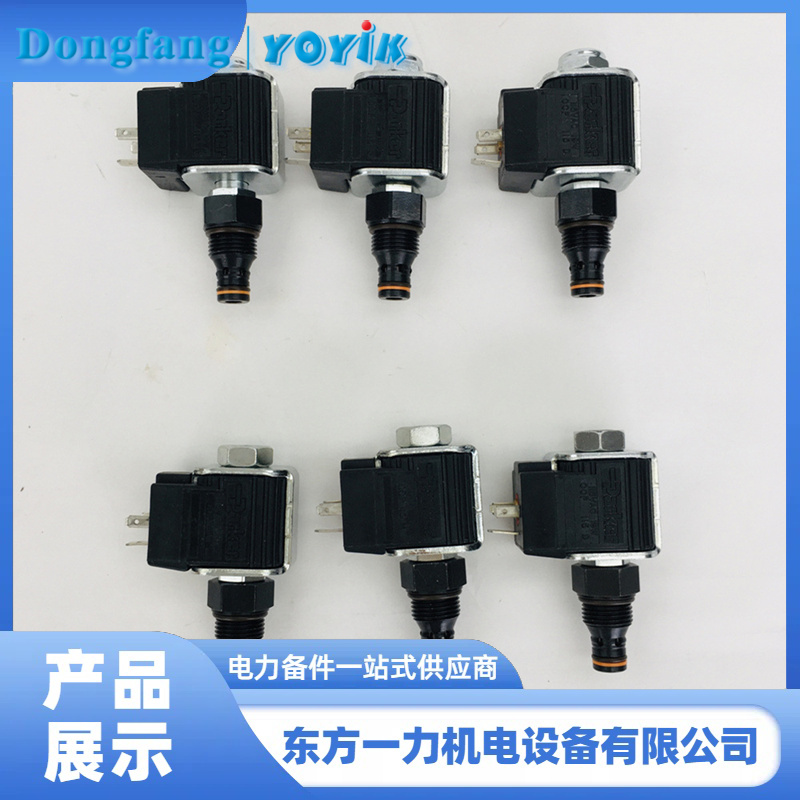

东方一力供应的OPC电磁阀HQ16.80Z，电气参数符合电厂标准，复位性能稳定可靠，可满足检修更换需求。建议储备适量备件，便于故障时及时更换。
掌握OPC电磁阀HQ16.80Z复位逻辑，有助于工程师判断系统运行状态，提升维护水平。希望这份分享能帮助各位保障机组安全稳定运行。
