AST电磁阀Y3.635.037四取二串并联布置 误动拒动双防范
在汽轮机EH油系统的维护现场，AST电磁阀平时到底是带电还是不带电？失电了会怎么样？这个问题看似简单，却直接关系到对危急遮断保护逻辑的理解。今天，我们就结合现场实际，把AST电磁阀的励磁状态彻底讲明白。
-
一、AST电磁阀Y3.635.037正常运行时励磁关闭
根据汽轮机危急遮断系统（ETS）的设计原理，AST电磁阀在正常运行时处于励磁（得电）关闭状态。四个AST电磁阀全部通电，电磁力将阀芯吸合到关闭位置，封住AST母管油压的泄油通道，从而建立安全油压，保证主汽门和调节汽门能够正常开启并保持开度。
这种""励磁关闭""的设计是安全保护系统的典型特征。电磁阀带电时，内部Y型小阀关闭，高压油进入压力腔室，顶住右侧阀座，AST油通路被可靠封闭。此时，您可以通过手摸线圈感受温热，或用铁丝轻触阀体感受磁性，来确认电磁阀处于正常的励磁工作状态。
-
二、AST电磁阀Y3.635.037失励打开与跳闸保护
当发生保护动作或电源中断时，AST电磁阀失励（失电）打开，这是实现停机的关键动作。电磁阀失电后，左侧小阀在弹簧力作用下打开，高压油卸掉，右侧阀座失去压力支撑而开启，AST油迅速泄放，导致主汽门和调节汽门快速关闭，汽轮机安全停机。
这种""失励动作""的设计体现了失电保护原则——一旦系统失电，电磁阀必须可靠打开，确保机组能够安全停运。如果设计成失电关闭，那么电源故障反而会导致保护拒动，造成严重后果。
四个AST电磁阀采用串并联布置：AST1与AST3并联，AST2与AST4并联，两组再串联。这种""四取二""逻辑确保了任意一个电磁阀误动不会停机，任意一个拒动也不会影响保护功能。但需要注意的是，只有当串联的两级中各至少有一个电磁阀同时失励打开时，AST油才能完全泄放。
日常巡检中，应重点关注AST电磁阀的励磁状态。若发现某个电磁阀线圈冰凉无磁性，可能是线圈烧毁或电源回路故障；若ASP油压异常报警，可能是电磁阀内漏或节流孔堵塞导致。

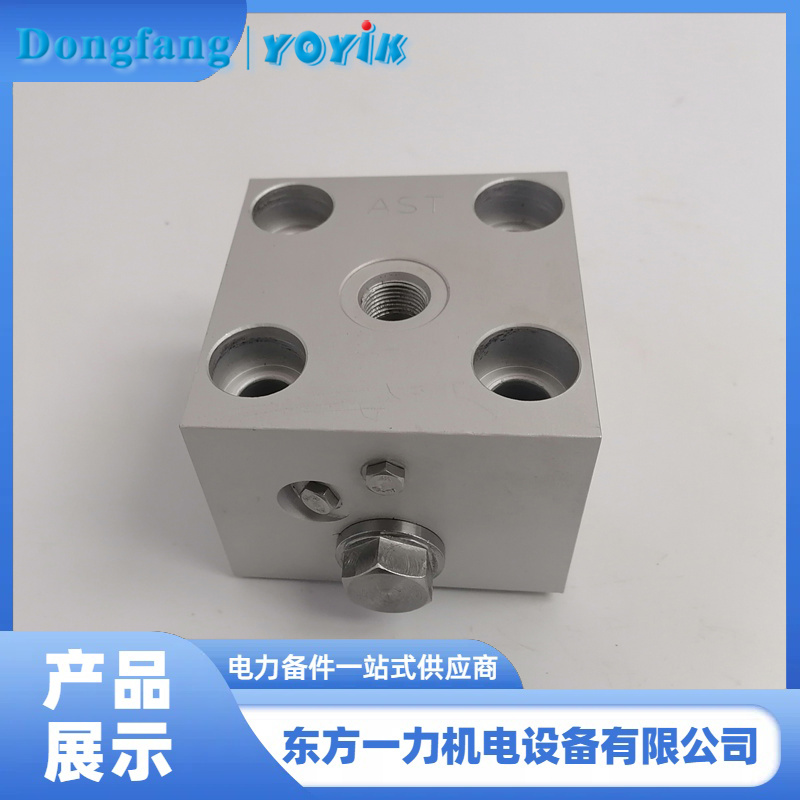

在更换电磁阀时，选择质量可靠的产品至关重要。东方一力供应的AST电磁阀Y3.635.037，针对汽轮机EH油系统高压、高频振动工况优化设计，线圈绝缘等级高，长期励磁工作稳定，失励动作响应迅速，能够有效降低因电磁阀失效导致的误动或拒动风险。
记住核心要点：AST电磁阀正常运行时励磁关闭，失励时打开泄压跳闸。理解这一原理，结合每月定期的AST通道试验，认真观察ASP油压变化，就能及时发现问题，确保汽轮机危急遮断系统的可靠性，为机组安全运行提供坚实保障。
