在汽轮机EH油系统中，高压保安油的流向控制是保障机组安全的核心环节。今天我想深入解析高压保安油如何通过快关阀J-220VDC-DN6-D-20B/2A流向卸荷阀，厘清这一关键控制逻辑。
-
一、快关电磁阀J-220VDC-DN6-D-20B/2A的正常工作状态
机组挂闸或正常运行时，快关电磁阀J-220VDC-DN6-D-20B/2A处于失电状态。此时电磁阀阀芯在弹簧力作用下保持开启位置，高压保安油从遮断阀组引入后，顺利流经快关阀内部通道。
保安油出快关阀后分为两路：一路直接去往卸荷阀顶部油腔，克服卸荷阀弹簧力，使卸荷阀紧密关闭，切断油动机回油通路；另一路去往关断阀，推动关断阀开启，使EH高压油得以进入油动机油缸，维持汽门开启状态。这种""保安油通、汽门开""的逻辑，是汽轮机安全设计的典型特征。

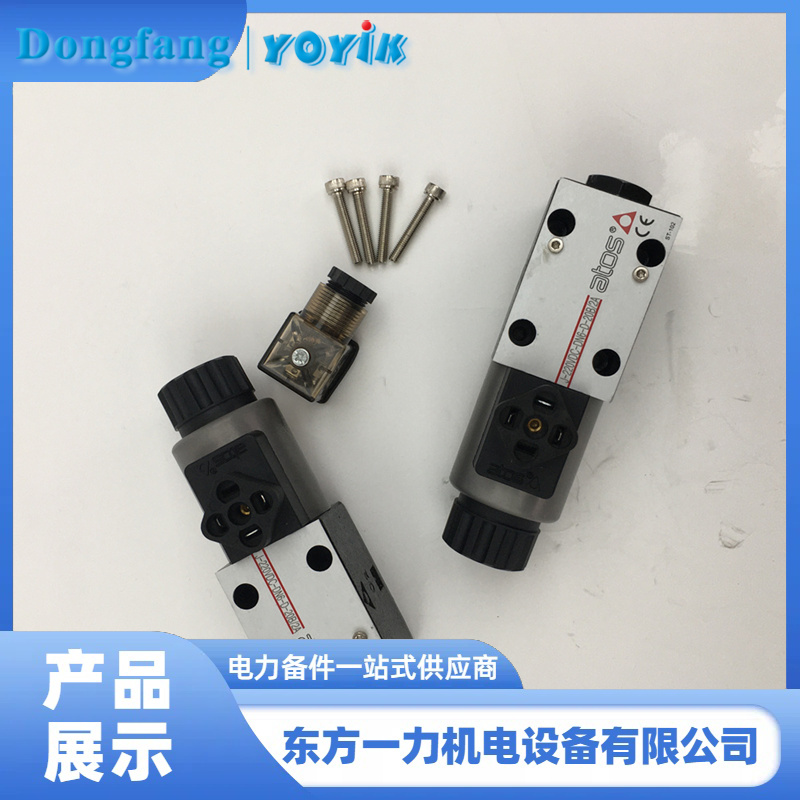

作为东方一力重点供应的危急遮断组件，快关电磁阀J-220VDC-DN6-D-20B/2A采用220V直流驱动、DN6通径设计，响应速度快、密封性能可靠，是保安油通路的关键控制节点。
当ETS保护动作或手动打闸时，快关电磁阀J-220VDC-DN6-D-20B/2A立即带电动作。电磁力克服弹簧力，阀芯切换至关闭位置，切断高压保安油通往卸荷阀和关断阀的通路。
与此同时，快关阀内部的泄油口打开，卸荷阀顶部油腔及关断阀控制腔的保安油迅速泄放。卸荷阀在弹簧力作用下滑阀下移，打开油动机回油通道；关断阀同时关闭，切断EH高压油供油。油动机在弹簧力作用下快速关闭，实现汽门遮断。
三、故障冗余与旁路保护
若快关阀故障拒动，系统设有弹簧单向阀旁路保护。当主遮断阀泄掉保安油总压后，弹簧单向阀前部油压消失，而卸荷阀处油压高于前部，油压推开单向阀直接泄放，确保汽门可靠关闭。
理解""失电通油、带电泄油""的动作逻辑，掌握快关阀在保安油通路中的枢纽地位，是汽轮机危急遮断系统维护的基础。快关电磁阀J-220VDC-DN6-D-20B/2A的精准动作，为机组安全运行提供坚实保障。
