探秘2YV喷油电磁阀：危急遮断器试验的关键环节
产品介绍人：黄丽 13547079933 0838-2207616
大家好。今天咱们来详细讲一讲汽轮机危急遮断器喷油试验中的关键环节——2YV喷油电磁阀带电后，润滑油是如何喷向偏心飞环，模拟离心力使其动作的。这个过程看似简单，实则关系到飞环机构能否正常脱扣，是检验机械保护装置可靠性的核心步骤。
一、喷油试验的目的：模拟超速，不真跳机
我们知道，危急遮断器的偏心飞环在机组真正超速时，会因离心力增大而飞出，触发机械跳闸阀动作，泄去安全油，实现紧急停机。但日常运行中不可能让机组超速来测试。因此，设计了喷油试验——通过润滑油冲击偏心飞环，模拟其在高速旋转下的受力状态，验证其动作灵活性和可靠性。
而执行这一“模拟”任务的核心部件，就是2YV喷油电磁阀。
二、2YV喷油电磁阀的动作流程
当运行人员启动喷油试验，系统自动执行以下步骤：
隔离准备：首先，4YV隔离电磁阀带电，将机械跳闸阀的泄油通道隔离，确保即使飞环动作，安全油也不会真正泄掉，避免误跳机。
喷油指令发出：DEH系统给2YV喷油电磁阀带电，其内部阀芯动作，打开润滑油通道。
润滑油喷射：来自主机润滑油系统的油（压力通常为0.15～0.25MPa）通过2YV控制的管路，被导向危急遮断器内部的喷油嘴。
冲击偏心飞环：润滑油从喷嘴高速喷出，直接冲击旋转中的偏心飞环。由于汽轮机转速正常（通常在2900～3000r/min），飞环本身已有一定离心力，润滑油的冲击力叠加后，足以“模拟”出更高转速下的离心力效果，使飞环向外飞出。
触发动作信号：飞环飞出后，推动机械跳闸阀向右移动，系统检测到“危急遮断器在掉闸位（ZS2）”，即判定试验成功。
试验完成后，2YV失电，停止喷油，随后系统自动复位，完成整个过程。
三、喷油压力的关键要求
喷油压力是试验成败的关键。压力过低，冲击力不足，飞环无法动作；压力过高，可能损坏喷嘴或飞环机构。
根据机组设计和DL/T571-2014对润滑油系统运行的要求，喷油压力通常需满足：
0.15～0.25MPa：这是常见的喷油压力范围，具体数值需参考机组说明书。
油质清洁：润滑油必须经过滤，颗粒度符合标准，防止喷嘴堵塞。
油温适中：油温过高或过低会影响油的粘度和流动性，建议在40～50℃进行试验。
此外，试验后需等待至少2小时再进行超速试验，确保飞环内部的油被完全甩干，避免残油影响真实超速试验的准确性。

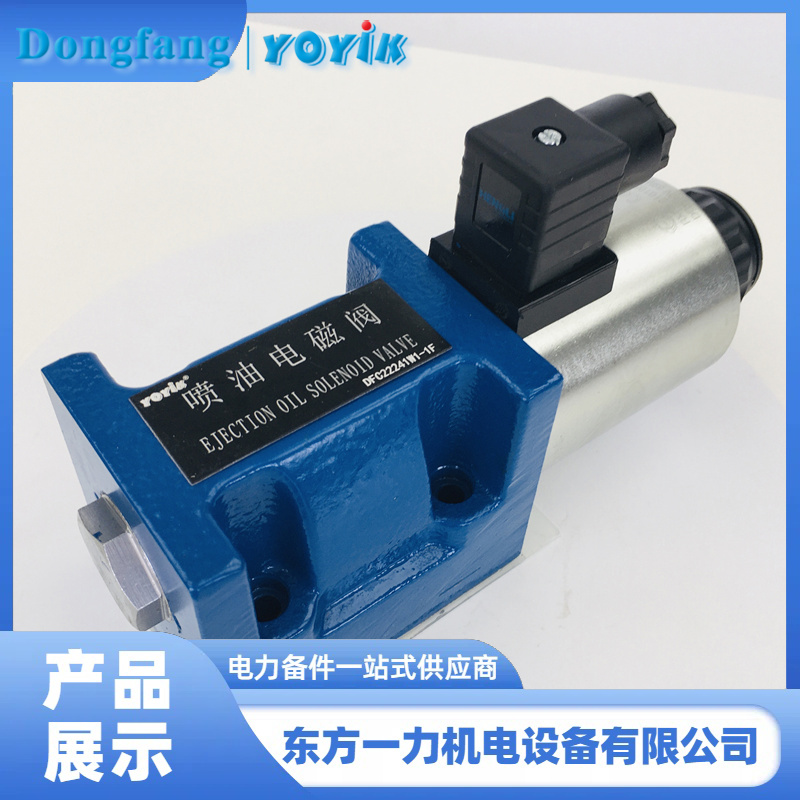

四、推荐产品：东方一力2YV喷油电磁阀
在此推荐我司专业生产的2YV喷油电磁阀，由东方一力严格按原厂标准制造，密封可靠、动作灵敏、寿命长。该产品广泛适配各型机组，支持定制化供货与技术指导，确保您的喷油试验稳定可靠，每一次测试都精准有效。
结语
总结一下：2YV带电→接通润滑油→高速喷射冲击偏心飞环→模拟离心力→飞环飞出→触发动作信号。这一过程安全、高效，是保障汽轮机机械超速保护功能完好的重要手段。只有理解了2YV的作用和喷油要求，才能确保试验成功，机组安全无忧。
