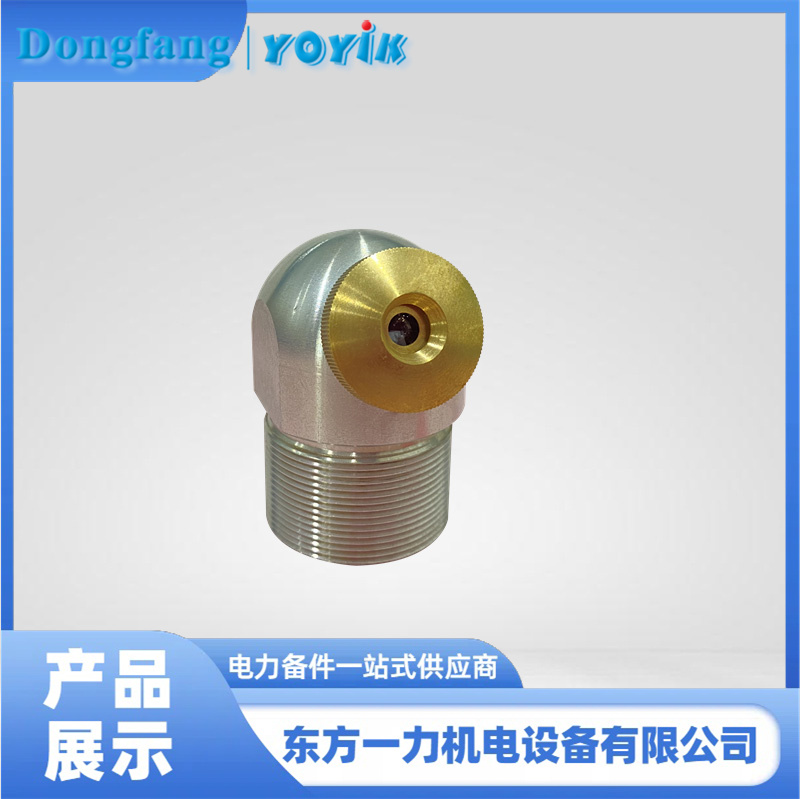

炉膛火焰电视探头SXJZ-40C-E实时监控火焰状态
产品介绍人：黄丽 13547079933 0838-2207616
在发电厂锅炉运行过程中，实时监控炉膛内的燃烧状况是非常重要的。火焰电视系统通过摄像头捕捉炉膛内的火焰图像，将这些图像传输到监控室，供操作人员实时监控燃烧情况。炉膛火焰电视探头 SXJZ-40C-E 是火焰电视系统的关键部件之一，它直接安装在锅炉炉膛内，负责捕捉火焰图像并将其转换为电信号，然后通过传输线路发送到监控系统。通过这个探头，操作人员可以直观地观察到炉膛内的火焰形状、颜色和分布情况，及时发现燃烧异常，调整燃烧参数，确保锅炉的高效运行。
-
炉膛火焰电视探头 SXJZ-40C-E 的结构与原理
（一）结构组成
炉膛火焰电视探头 SXJZ-40C-E 主要由以下几个部分组成：
探头主体：这是探头的核心部件，通常采用高温合金材料制造，能够承受炉膛内的高温环境。探头主体内部安装有高分辨率的摄像头，用于捕捉火焰图像。
保护套管：保护套管用于保护探头主体免受炉膛内高温、灰尘和火焰的直接冲击。它通常采用耐高温陶瓷材料制造，具有良好的隔热和防护性能。
冷却系统：冷却系统用于降低探头的温度，确保探头在高温环境下能够正常工作。冷却系统通常采用水冷或气冷方式，通过冷却介质带走热量。
信号传输电缆：用于将探头捕捉到的图像信号传输到监控系统。信号传输电缆通常采用高温屏蔽电缆，确保信号的稳定传输。
连接法兰：用于将探头固定在锅炉炉膛的安装孔上，确保探头安装牢固，不发生松动。
（二）工作原理
炉膛火焰电视探头 SXJZ-40C-E 的工作原理基于光学成像和信号传输技术。探头内部的摄像头通过光学镜头捕捉炉膛内的火焰图像，并将其转换为电信号。这些电信号通过信号传输电缆发送到监控系统，监控系统将电信号处理成可视化的图像，供操作人员实时监控燃烧情况。冷却系统则通过冷却介质带走探头的热量，确保探头在高温环境下能够正常工作。
-
炉膛火焰电视探头 SXJZ-40C-E 的安装方法
（一）安装前的准备
检查设备：在安装之前，应仔细检查火焰电视探头的外观和连接情况，确保设备无损坏、无松动现象。检查保护套管是否有损坏、变形，冷却系统是否正常，信号传输电缆是否有破损、虚接等情况。
选择合适的安装位置：根据锅炉的设计和运行要求，选择合适的安装位置。安装位置应能够清晰地捕捉到炉膛内的火焰图像，同时应避免直接暴露在火焰中，以减少设备的损坏风险。
准备安装工具：准备好安装所需的工具，如扳手、螺丝刀、焊接设备等，确保安装过程顺利进行。
（二）安装步骤
安装保护套管：将保护套管固定在锅炉炉膛内的预定位置，确保保护套管安装牢固，无松动现象。保护套管的安装位置应能够有效保护探头主体免受高温和灰尘的影响。
安装探头主体：将探头主体安装在保护套管内，确保探头主体与保护套管的连接紧密，无漏气现象。探头主体的安装角度应根据锅炉的设计要求进行调整，以确保能够捕捉到最佳的火焰图像。
连接冷却系统：将冷却系统的管道连接到探头主体，确保冷却介质能够正常流通。冷却系统的连接应牢固可靠，无泄漏现象。
连接信号传输电缆：将信号传输电缆连接到探头主体的信号输出端，确保信号传输电缆的连接正确、牢固，无虚接、短路等现象。信号传输电缆应尽量避免与其他电缆交叉，以减少信号干扰。
安装连接法兰：将连接法兰固定在锅炉炉膛的安装孔上，确保探头安装牢固，不发生松动。连接法兰的安装应严格按照锅炉的设计要求进行，确保安装位置准确。
检查安装质量：安装完成后，仔细检查探头的安装质量，确保所有部件安装牢固，连接可靠。检查冷却系统是否正常工作，信号传输电缆是否正常传输信号。
