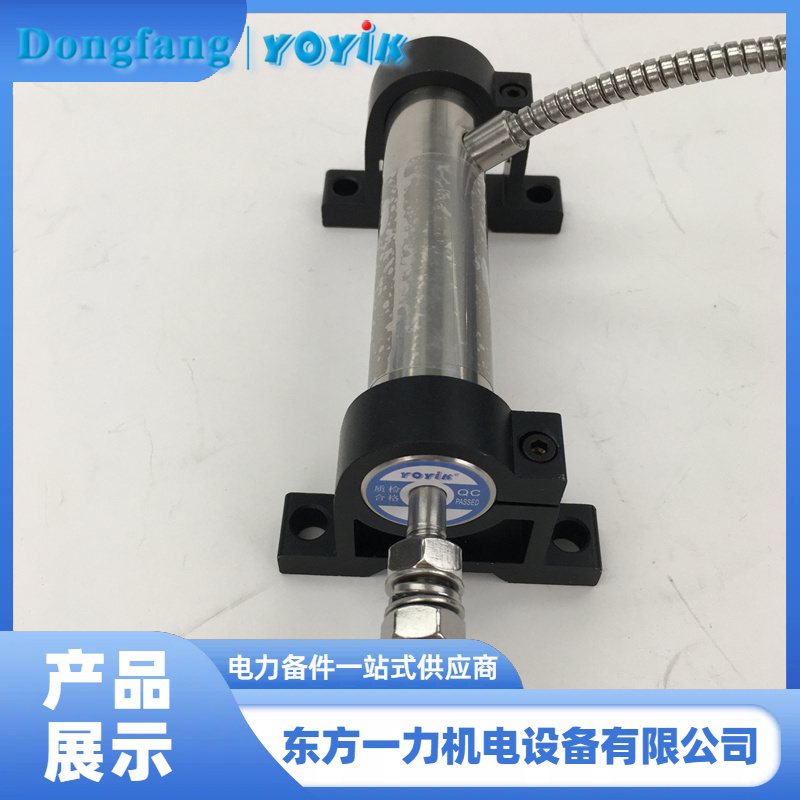

LVDT传感器3000TPSD-15-01-01绝缘测试（A 级检修必做）

产品介绍人：黄丽 13547079933 0838-2207616

在高温环境（>120 ℃）下长期运行，LVDT传感器 3000TPSD-15-01-01 的线圈绝缘电阻下降，会直接导致其输出信号出现以下几种漂移特征：

• 一、零点漂移（Zero Drift）

机理：线圈绝缘老化 → 漏电流增加 → 激励磁场不对称 → 次级线圈电压差偏移。
表现：即使油动机处于机械中位（零点），LVDT输出不再为“0”，而是偏移 ±0.5%～2% 满量程，导致DEH系统误判阀门位置，产生持续微调，引发摆动。

• 二、灵敏度漂移（Span Drift）

机理：绝缘电阻下降 → 线圈匝间短路或阻抗降低 → 有效匝数减少 → 输出电压幅值降低。
表现：同样位移下，输出电压比常温时低 5%～15%，DEH系统为“追平”指令值，被迫持续开大/关小阀门，造成周期性振荡。

• 三、温度系数漂移（Thermal Coefficient Drift）

标准值：LVDT典型温漂系数为 ±0.02% FS/℃。
高温影响：若线圈绝缘劣化，温漂系数可能恶化至 ±0.05% FS/℃ 以上，导致输出呈现 随温度波动的非线性漂移，在机组启停过程中尤为明显。

• 四、噪声与抖动（Noise & Jitter）

机理：绝缘劣化伴随局部放电或接触电阻不稳定 → 输出信号叠加 50 Hz 工频噪声 或 随机脉冲干扰。
表现：阀门指令稳定时，反馈信号出现 ±0.3%～0.8% 满量程的高频抖动，引发伺服阀高频动作，加剧油动机磨损。

• 五、长期趋势总结

温度区间 绝缘电阻变化 漂移特征 对DEH系统影响
120–150 ℃ 缓慢下降 零点偏移 ±1 % 阀门微摆
150–180 ℃ 加速下降 灵敏度下降 10 % 负荷波动
>180 ℃ 急剧恶化 噪声 ±1 % 以上 系统振荡、跳机风险

• 结论

3000TPSD-15-01-01 在高温下绝缘电阻每下降一个数量级（如从 100 MΩ 降至 10 MΩ），其输出信号的综合漂移约 放大2～3倍。因此，现场需每年对线圈进行 500 V 兆欧表绝缘测试，若绝缘电阻低于 20 MΩ，应立即更换传感器，防止漂移诱发油动机摆动或机组跳闸。
