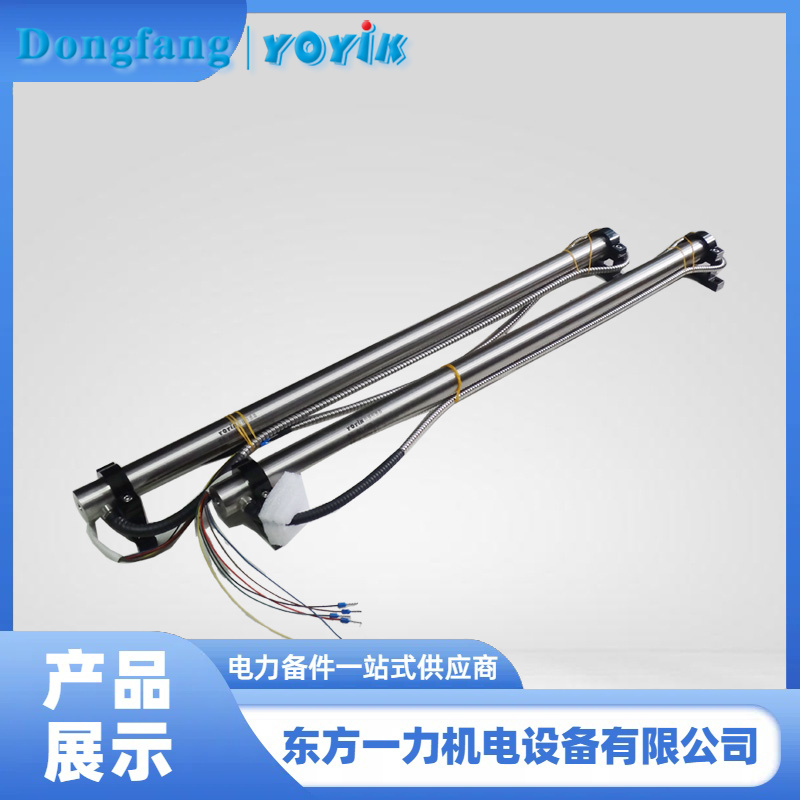

LVDT油动机行程传感器4000TDGN-100-01-01线圈设计
产品介绍人：黄丽 13547079933 0838-2207616
LVDT油动机行程传感器4000TDGN-100-01-01由一个初级线圈和两个次级线圈组成。这三个线圈均匀地分布在圆筒形的线圈架上，具体分布和各自的作用如下：
初级线圈（Primary Winding）：位于中间位置，负责接收激励信号。这个线圈通过外部提供的交流电源进行激励，为中频交流电。
次级线圈（Secondary Windings）：
次级线圈有两个，分别位于初级线圈的两侧。
这两个次级线圈是等距离放置在初级线圈周围的，并且它们是反向串联的，即它们的极性是相反的。
初级线圈：当施加交流电压到初级线圈时，会产生一个交变磁场。这个磁场会穿透并影响两侧的次级线圈。
次级线圈：
当LVDT油动机行程传感器4000TDGN-100-01-01的铁芯处于中心位置（零位）时，由于对称性，初级线圈产生的磁场在两个次级线圈中感应出的电压大小相等但相位相反。因此，这两个次级线圈反向串联后输出电压为零。
当铁芯偏离中心位置移动时，在一侧的次级线圈中的感应电压会增加，而在另一侧的次级线圈中的感应电压会减少。因为两个次级线圈反向连接，所以输出电压将是两者之差。这意味着输出电压的幅度与铁芯位移成正比，而其相位或方向指示了铁芯移动的方向（向左或向右）。
通过这种方式，LVDT油动机行程传感器4000TDGN-100-01-01能够将机械位移转换为电信号，该信号既反映了位移的大小也体现了移动的方向。这种设计使得LVDT成为一种高精度、非接触式的位移传感器，广泛应用于各种需要精确测量位移的应用场景中。
德阳东方一力主要针对电厂钢厂操控系统元件的供应与成套，主营商品包括汽轮机发电机组EHC系统、TSI系统、DEH系统相关备品配件，以下是我司经营的产品：
热电阻 WZP2-3.2/200/7
转换器控制板 CCI PCD231
温度传感器 WZPM2-08-75-M18-S
汽轮机轴瓦温度热电阻 WZPM-001-A3E90-5000
位移传感器LVDT 4000TD
漏氢检测仪 GD6102-H
位移传感器 FRD.WJA2.601H-50
汽机螺栓电加热器 ZJ-20-T13
表头 2402B
传感器 DF6101-005-065-01-03-00-00
高温耐磨抗干扰型位移传感器 TD-1GNK-150-15
速度变送器 T501.50
电流/电压变送器 LJB1
螺栓电加热器 ZJ-22-40(R)
LVDT传感器 5000TDGN-30-01-01
物镜前端 YF-A18-5A-2-0(A1)
低加液位计外部磁浮子及面板组件 EFA16B1H2-0600M
螺栓电加热棒 ZJ-20-T17
伺服模块 K-SV01
压力释放阀 YSF16-25/25-TH
压差发讯器 CS-A
光纤锁定头组件 M-06146
智能转速监测仪 NE9611/04
转速传感器 SFS-2
Tsi电源模块 8500b-Bj
耐磨热电阻 WZPKN2-231
中间继电器 UEG/A-2DPDT/110VDC
流量开关 V6EPB-B-S-1-B
电导率表头 2402B
液体泄漏检测报警装置 OWK-2
测速传感器 CS-1
CREMER液位计探头 CEL-3581A/GF
电加热棒 ZJ-20-T7B
轴瓦温度励端稳定轴瓦热电阻 WZPM2-001
高温转速传感器 CS-1H-D-085-03-00
LVDT位移传感器 HY-3-200-15-D
盖振传感器 PR9268/200-000
中间继电器 UEG/A-4DPDT/48VDC
位移传感器 TDZ-1-12
直线位移传感器 TDZ-FRD-308
传感器 ZS-03
高温转速传感器 CS-1H-G-080-05-01
专用插头线 U-2
辅助电源 PSMU-1±15V/480W
磁阻探头 ZS-04-150-3000
位移传感器 TD-1 0-800
螺栓电加热器 ZJ-22-53
反转保护监测仪 DF9014
LVDT变送器 XCBSQ-02/600-01-02
