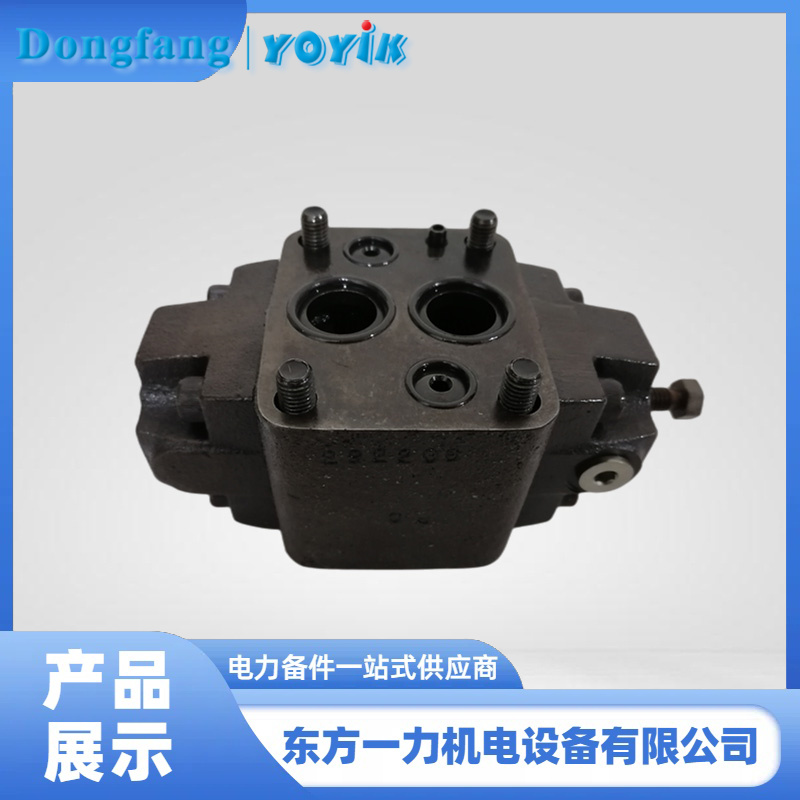

高压保安油系统中压力控制阀SR6MMV的协同工作

产品介绍人：黄丽 13547079933 0838-2207616

在高压保安油的作用下，压力控制阀SR6MMV的开启过程涉及多个重要的阀门控制和油路操作。以下是详细的步骤和原理解释：

• 1. 机组正常运行时的高压保安油流动路径

在机组正常运行时，高压保安油的流动路径主要包括快关阀、卸荷阀、压力控制阀、伺服阀和油动机油缸等关键组件。高压保安油的作用是确保油动机和阀门的可靠操作，保持阀门的调节或开启状态。

• 2. 高压保安油进入压力控制阀

当机组运行时，高压保安油首先经过快关阀。快关阀是一个电磁阀，用于控制高压保安油的流动。快关阀的作用是控制高压保安油是否能够继续流向卸荷阀和压力控制阀。如果快关阀失电，则高压保安油将被泄掉；如果快关阀带电，则高压保安油会继续向卸荷阀和压力控制阀流动。

• 3. 快关阀和卸荷阀的配合工作

快关阀带电后，保安油一部分进入卸荷阀，另一部分则继续流向压力控制阀。卸荷阀的作用是克服弹簧力，关闭卸荷阀。通过关闭卸荷阀，保安油可以积聚并继续向压力控制阀流动。此时，卸荷阀的关闭确保系统油路的压力得到维护。

• 4. 压力控制阀的开启

高压保安油继续流向压力控制阀SR6MMV。压力控制阀的主要作用是将来自EH油泵的高压油传输到油动机，驱动油动机的油缸。具体的开启过程如下：
在保安油的作用下，压力控制阀通过其电磁控制装置或机械操作使得油动机的油腔获得足够的压力。压力控制阀开启时，系统内的高压油会流入油动机的油缸。
对于开关型阀门，试验电磁阀（或压力控制阀上的电磁控制）控制油动机的进油，使油动机能够快速响应开启或关闭。
对于调节型阀门，伺服阀根据控制系统的指令调整进油量，从而使油动机驱动阀门达到预定的开度位置。

• 5. 压力控制阀的作用与机组稳定性

在阀门调节的过程中，压力控制阀SR6MMV的作用至关重要。它确保来自EH油泵的高压油能有效传递到油动机中。压力控制阀开启时，油动机通过其伺服系统调节油缸内的油量分配，从而控制阀门的开度。此时，油动机保持稳定，不会因油压变化而产生不稳定的运动，确保机组负荷或转速的稳定。

• 6. 快关阀失效的应急处理

若快关阀未能正常动作（例如快关阀故障未能启动），系统设计中会有旁路弹簧单向阀的备份机制。该单向阀可以在高压保安油压泄掉的情况下，确保油路依然能够保持油流，防止阀门或油动机失去动力。
在这种情况下，卸荷阀前部的油压会消失，而后部的油压仍然维持。这时，旁路弹簧单向阀会允许高压油流动，促使卸荷阀油压下降，并最终带动阀门或油动机动作。

• 7. 总结

总的来说，压力控制阀SR6MMV在高压保安油作用下的开启过程是由多个阀门和油路配合实现的，目的是保证油动机能够在各种情况下正常工作，无论是调节型阀门的精确控制，还是开关型阀门的快速开启。高压保安油和快关阀、卸荷阀、压力控制阀等组件的协作，确保了机组的稳定运行和安全停机。当出现快关阀故障时，旁路弹簧单向阀提供了备用方案，保证了阀门和油动机的可靠动作。
