汽轮机高压调节阀的结构组成

火力发电厂汽轮机高压调节阀是汽轮机调节系统中的重要组成部分，它主要负责调节进入汽轮机的蒸汽流量，从而控制汽轮机的转速和输出功率。以下是对汽轮机高压调节阀的详细介绍：

一、基本功能与作用
调节蒸汽流量：高压调节阀通过改变阀门开度来控制蒸汽的流量，进而调节汽轮机的进汽量。在汽轮发电机组带负荷之前，不同的阀门开度对应不同的转速；在并网带负荷之后，不同的开度则对应不同的负荷。
稳定机组运行：在汽轮机运行过程中，高压调节阀能够迅速响应负荷变化，调整蒸汽流量，以维持机组的稳定运行。
提高经济性：通过优化调节阀的开度，可以减少蒸汽的节流损失，提高机组的运行效率和经济性。
二、工作原理
汽轮机高压调节阀是一种基于节流原理工作的阀门。它通过改变蒸汽流过阀门时的通道大小，来控制蒸汽的流速和压力。当汽轮机负载增加时，需要更多的蒸汽流进汽轮机中，此时高压调节阀会自动打开，以增加气流通道的大小，从而达到增加输出功率的目的。反之，当负载减小时，高压调节阀会相应关小，减少蒸汽流量。
三、结构与组成
高压调节阀的结构相对复杂，主要由以下部分组成：
阀壳：容纳阀门内部组件的外壳。
阀盖：与阀壳相连，用于封闭阀门内部空间。
阀杆：连接阀芯与执行机构的部件，负责传递执行机构的动作到阀芯。

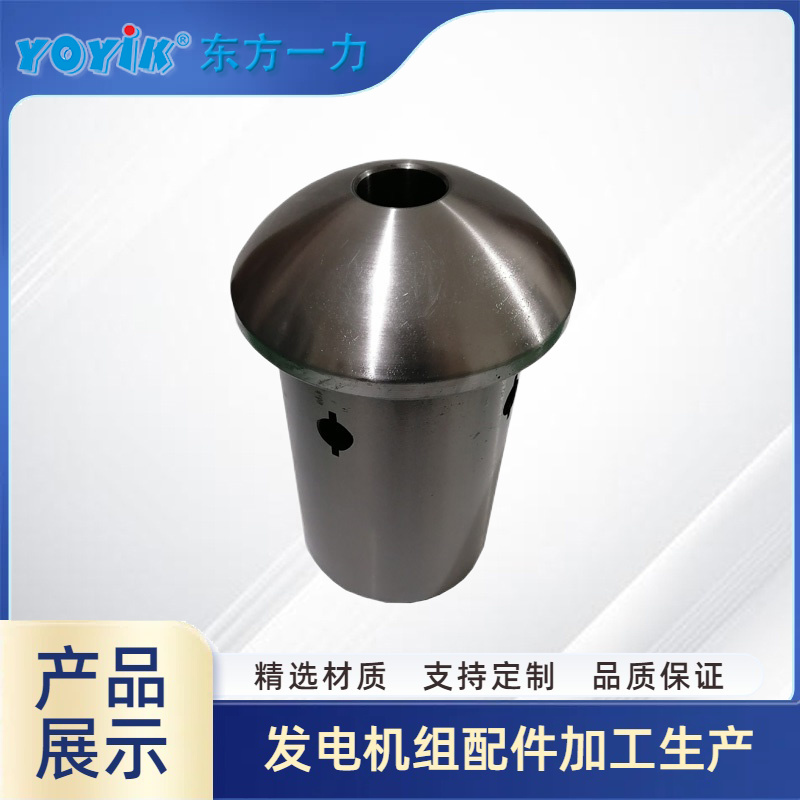

阀芯：控制蒸汽流量的关键部件，其形状和尺寸直接影响阀门的流量特性。
阀座：与阀芯配合形成密封面，防止蒸汽泄漏。
操纵座：安装执行机构（如伺服阀、油动机等）的部件，用于驱动阀杆和阀芯运动。
此外，高压调节阀还包括密封组件、紧固件、定位对中装置等辅助部件，以确保阀门的密封性、稳定性和可靠性。
四、运行与维护
运行调节：在汽轮机运行过程中，需要根据实际负荷情况对高压调节阀进行调节。调节时需注意避免冲击和振动，保持调节阀的机械结构完整性。
定期检查：定期对高压调节阀进行检查和维护，包括检查阀门的密封性、耐腐蚀性以及各部件的磨损情况。
清洗与润滑：定期对阀门进行清洗和润滑，以去除污垢和减少摩擦阻力。
更换与维修：如发现高压调节阀有损坏或老化现象，应及时更换或修理相关部件，以确保阀门的正常运行和机组的稳定性。
五、应用与意义
汽轮机高压调节阀在火力发电厂中具有广泛的应用。它不仅能够调节汽轮机的转速和输出功率，还能够提高机组的运行效率和经济性。同时，高压调节阀的稳定性和可靠性对于保障机组的安全运行具有重要意义。
