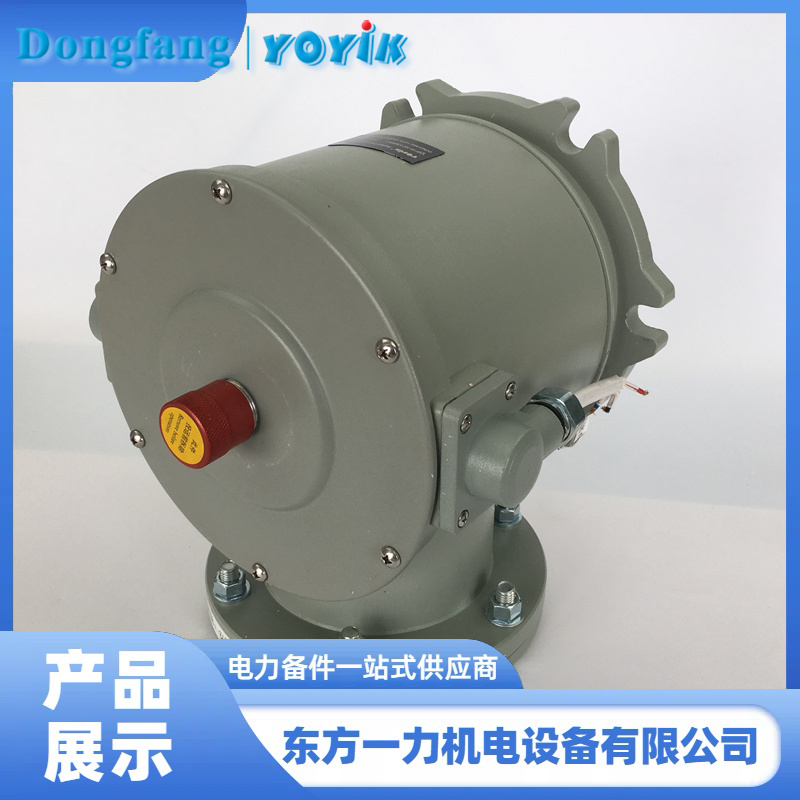

YSF8-55/80KJTH压力释放阀的结构与工作原理

结构

压力释放阀YSF8-55/80KJTH的主要结构形式是外弹簧式，并且可以带有或不带有定向导流装置。它的主要部件包括：
弹簧：提供开启和关闭阀门所需的弹力。
阀座：固定阀门，确保阀门在开启和关闭时保持稳定。
弹簧座：支撑和固定弹簧，确保弹簧作用力的稳定传递。
阀壳体（罩）：保护内部部件，并提供安装和固定的结构。
标志杆：在阀门动作时提供指示，显示阀门的开启状态。
信号开关（出现盒）：用于在阀门动作时提供电信号，通常用于报警或控制系统。
密封圈：确保阀门在关闭状态下的密封性，防止漏油。
工作原理
压力释放阀YSF8-55/80KJTH用于保护油浸式变压器等电气设备的过压力保护，避免变压器油箱变形或爆裂。其工作原理如下：
压力监测和释放：
当油浸式变压器内部发生故障，导致油箱内的油气化并产生大量气体，油箱内部压力急剧升高。
当压力达到压力释放阀的开启压力值时，阀门在2毫秒内迅速开启，使得油箱内的压力迅速降低。
压力释放过程：
压力释放阀YSF8-55/80KJTH通过弹簧作用力将阀门开启，释放多余的压力。
当压力降至阀门的关闭压力值时，弹簧作用力使阀门可靠关闭，确保油箱内保持正常压力。
标志杆和信号开关：
在压力释放阀开启的同时，标志杆向上动作，并显著伸出顶盖，指示阀门已经开启。
当压力释放阀关闭时，标志杆仍滞留在开启后的位置，需要手动复位。
信号开关在阀门动作时提供电信号，用于报警或控制系统。
维护和复位：
每次压力释放阀YSF8-55/80KJTH动作后，需要手动复位标志杆和信号开关，确保准备好下一次动作。
