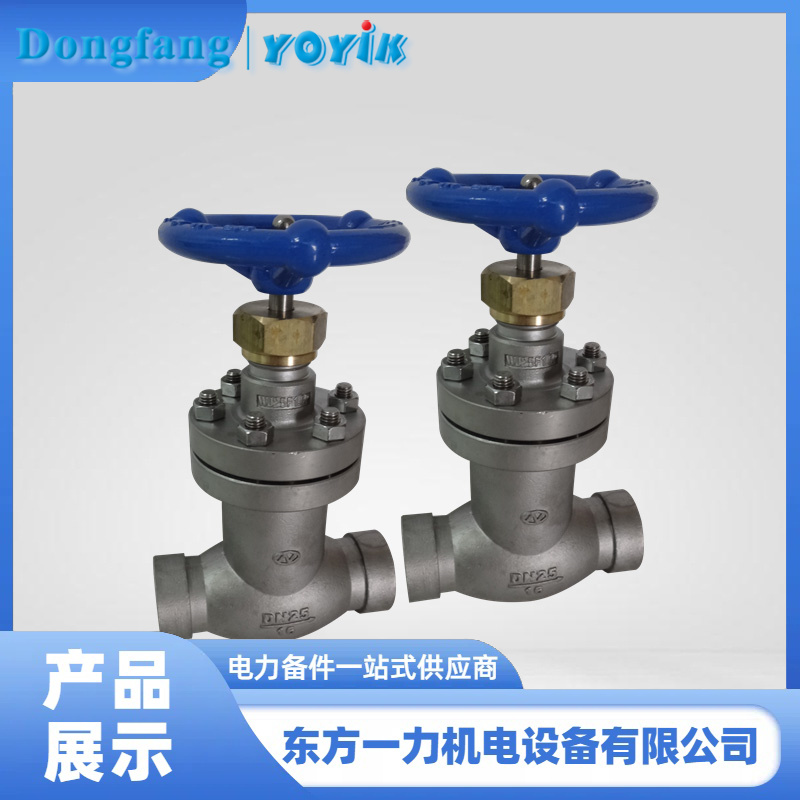

发电厂氢气系统的组件波纹管截止阀WJ25F1.6P

在装配发电厂发电机氢气系统波纹管截止阀WJ25F1.6P之前，为确保阀门的质量、安全性和可靠性，需要进行一系列严格的试验。以下是装配前阀门所需进行的主要试验：

• 铸件清洁度检查：

按照JB/T 7748《阀门清洁度及测定方法》和JB/T 4058《汽轮机清洁度标准》的规定，检查阀体和所有铸件的清洁度。确保筛网上最大颗粒100μm应少于5颗，不允许有大于100μm的颗粒及纤维状物质。

• 铸件表面处理检查：

检查铸件（特别是内表面）是否经过打磨处理，并进行了酸洗钝化处理，以清除掉铸件表面的氧化皮、附着物、粘砂、夹砂、粉尘、油污等，要求清理到接近金属本色。

• 承压元件强度和承压试验：

每个承压元件（如阀体、阀盖等）在装配前需进行强度和承压试验，以确保其在设计压力下的安全性和可靠性。

• 波纹管泄漏试验：

每只波纹管阀芯在装配前必须进行泄漏试验，以验证波纹管的密封性能和耐压能力。这包括检查波纹管在压力下的变形是否在弹性范围内，以及是否存在泄漏现象。

• 防转结构验证：

检查波纹管截止阀WJ25F1.6P的防转结构是否可靠，以防止波纹管在使用过程中发生扭转变形，影响密封效果和寿命。

• 软密封形式验证：

验证截止阀的阀座密封是否采用软密封形式，并确保其密封性能符合设计要求。

• 尺寸和公差检查：

检查阀门的各部件尺寸和公差是否符合设计要求，确保装配的准确性和可靠性。

• 材料成分和性能验证：

验证阀体、阀盖、波纹管、密封圈等关键部件的材料成分和机械性能是否符合设计标准和技术要求。

• 外观检查：

对阀门外观进行检查，确保无裂纹、划痕、锈蚀等缺陷，并符合设计要求。

• 装配前功能测试：

在装配前进行部分组装的功能测试，以初步验证阀门的开关灵活性、密封性能等关键功能。
这些试验和检查确保了波纹管截止阀WJ25F1.6P在装配前具备良好的质量、可靠性和安全性，为后续的使用和维护提供了有力保障。
