伺服阀SM4-20(15)57-80/40-10-H607H工作原理简介

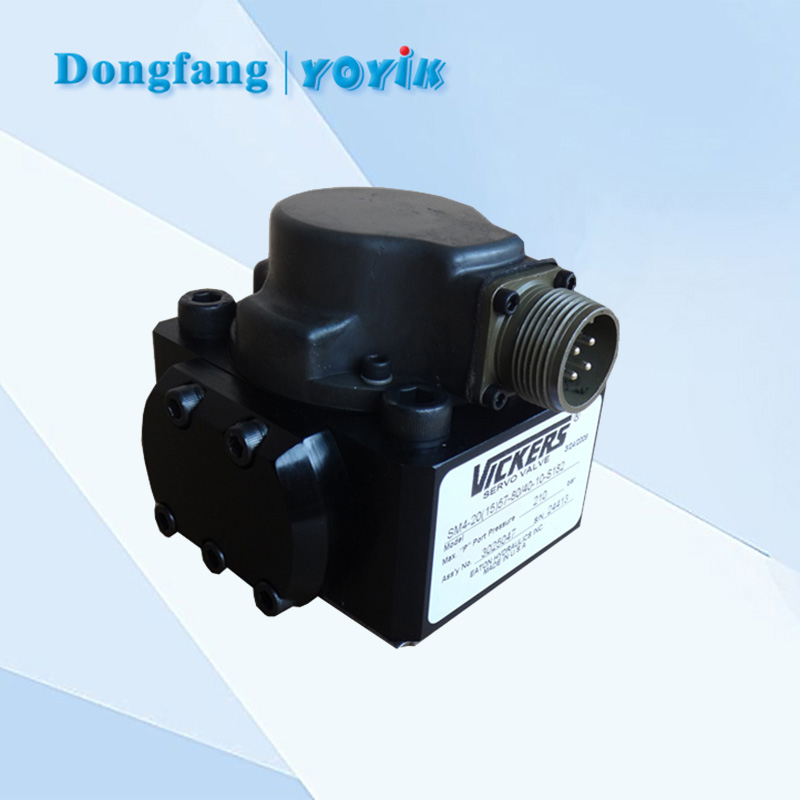

Vickers威格士的SM4-20(15)57-80/40-10-H607H伺服阀是一种用于发电厂主机中调油动机的设备，用于提供系统的闭环控制。能够根据控制信号调节液压流量，实现精确的液压缸位置控制。其优点包括高位置精度、可重复的速度曲线以及可预测的力或力矩调节能力。以下是该产品的使用方法和工作原理的简要介绍：

使用方法：

• 安装：将SM4-20伺服阀与液压缸、位置传感器和相应的电路组合起来。根据需要，可以选择块式或板式安装。
• 连接：将液压系统的供油管路和回油管路正确连接到伺服阀的相应接口。
• 电气连接：根据伺服阀的电气要求，正确连接电源和控制信号线。
• 参数设置：根据具体应用需求，对伺服阀的参数进行设置，如位置精度、速度曲线等。
• 调试：进行系统的调试工作，包括调整控制回路、校准位置传感器等，以确保伺服阀能够实现精确的液压缸位置控制。
• 工作原理：

SM4-20伺服阀采用两级模块化设计的流量控制阀。其工作原理如下：

• 第一级：双线圈、四气隙的对称式力矩马达通过六个螺钉安装在第一级喷嘴挡板先导阀上。第一级负责对液压系统的压力进行调节和控制。
• 第二级：第二级采用带有机械零位调整的四通滑阀和阀套结构。这一级控制液压流量的大小和方向，进一步影响液压缸的运动。
• 反馈系统：伺服阀内部设有反馈杆，用于感知液压缸的实际位置。通过将阀芯位置反馈到第一级，实现对液压系统的闭环控制。
• 过滤保护：SM4-20伺服阀配备一个集成式的过滤器，用于保护先导级免受污染，确保系统的稳定性和可靠性。
